Ēkas ievades piemērs un primārās enerģijas aprēķins

Kā piemērs tiks izmantota 1925.gadā būvēta ēka, ko šobrīd izmanto kā teātri ar 500 sēdvietām. Lai sagatavotu ēkas novērtējumu vispirms ievadīsim pamattdatus, kas saistās ar ēku, tad aizpildīsim sadaļu Nepieciešamā enerģija, kur nodefinēsim termiskās zonas un struktūras, kas piedalās enerģijas pārnesē. Pašās beigās pie piegādātās enerģijas aprakstīsim sistēmas, kas šajā mājā ir uzstādītas.

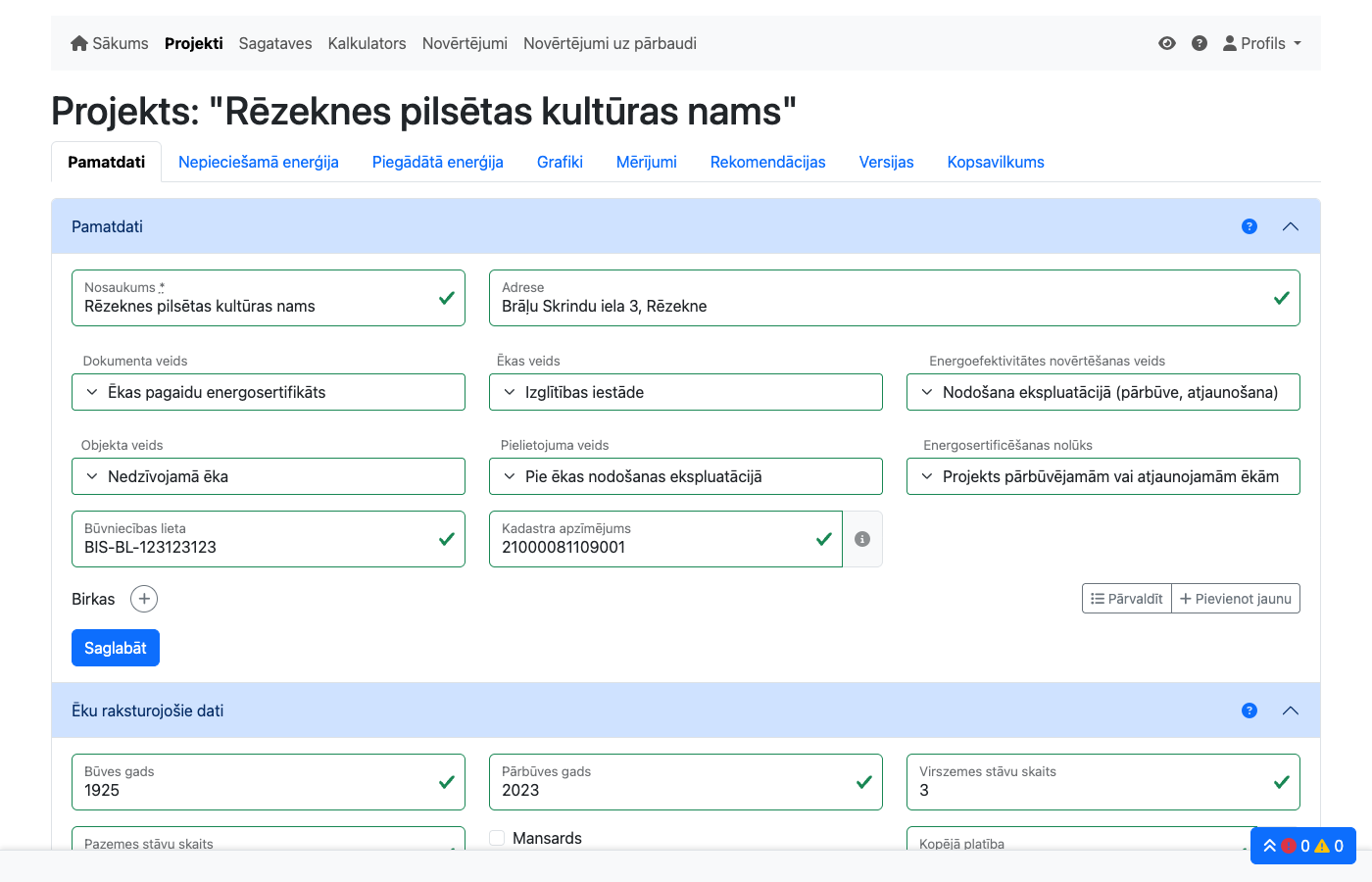

Ēkas pamatdati

Pamatdati

  1. Aizpildiet laukus:
    1. Nosaukums: Rēzeknes pilsētas kultūras nams
    2. Adrese: Brāļu Skrindu iela 3, Rēzekne
    3. Kadastra nr.: Atstājiet tukšu Nepieciešams, ja novērtējumu vēlāk iesniegsim BIS sistēmā sertifikāta ģenerēšanai
    4. Būvatļaujas nr.: Sk. 3.
    5. Ēkas veids: Citu tipu ēkas, kurās tiek patērēta enerģija Vistuvākā kategorija Teātrim, kultūras namam
    6. Objekta veids: Jauns ēkas tehniskais projekts
    7. Pielietojuma veids: Būvniecības projektēšanas stadijā
    8. Dokumenta veids: Ēkas pagaidu energosertifikāts
    9. Energoefektivitātes novērtēšanas veids: Pielāgotais veids
    10. Energosertificēšanas nolūks: Projekts atjaunojamām/pārbūvējamām ēkām
  2. Nospiediet pogu Saglabāt

Lai pabeigtu pamatdatu ievadi, nepieciešams izveidot karstā ūdens patēriņa grafiku. Šāda grafika specifika ir, ka atbilstoši standartam grafikā kopējai diennakts noslodzei jābūt 100% un tiek veidoti 3 atšķirīgi stundu grafiki:

  • Darbadiena
  • Sestdiena
  • Brīvdiena

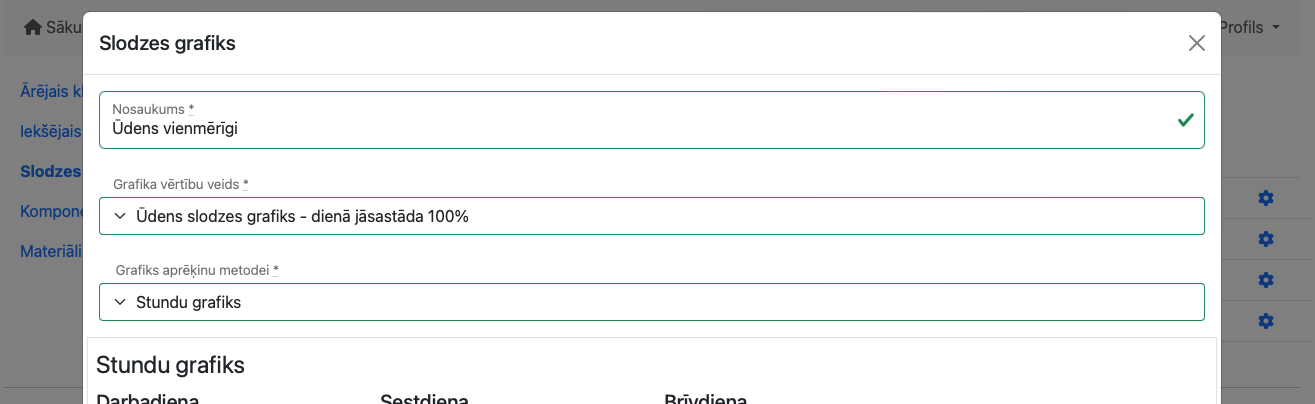

  1. Lai izveidotu grafiku, jāiziet no projekta, jo visi izveidotie grafiki ir pieejami no jebkura projekta. Nospiediet uz Sagataves un izvēlieties sadaļau Slodzes grafiki. Nospiediet pogu + Izveidot jaunu
  2. Aizpildiet laukus:
    1. Nosaukums: Ūdens vienmērīgi
      • Šo grafiku varēs izmantot arī citos projektos
    2. Grafika vērtību veids: Ūdens slodzes grafiks - dienā jāsastāda 100%
    3. Grafiks aprēķinu metodei: Stundu grafiks
      • Mēneša grafiku var izmantot stundu metodē un otrādi.
  3. Aizpildiet grafika laukus. Sākotnējais aizpildījums ir 10% katru stundu no 6:00 - 15:00. Ja objekta noslodze nav zināma, atstājiet noklusētās vērtības.
  4. Nospiediet pogu Saglabāt

Ūdens slodze

Grafiks ir saglabāts. Atgriezieties pie projekta — nospiediet Projekti un Atvērt savam projektam - Rēzeknes pilsētas kultūras nams

  1. Aizpildiet laukus:
    1. Ūdens noslodzes grafiks: Ūdens vienmērīgi iepriekš izveidotais grafiks
    2. Karstā ūdens aprēķina metode Aprēķins pēc ēkas pielietojuma tipa
    3. Ēkas aktivitātes tips karstā ūdens apjoma aprēķinam Teātris - Vienība: Sēdvietas
    4. Vienību skaits (karstā ūdens aprēķinam) 500

Nepieciešamais karstā ūdens daudzums tiks aprēķināts atbilstoši LVS EN 15378-3.

  1. Pievienojiet ēkas fasādes bildi. Izvēlieties “Choose File” un ielādējam ēkas fasādes bildi no lokālā diska. Attēlam ir tikai informatīva nozīme

  2. Nospiediet pogu Saglabāt

    Ēkas pammatdati

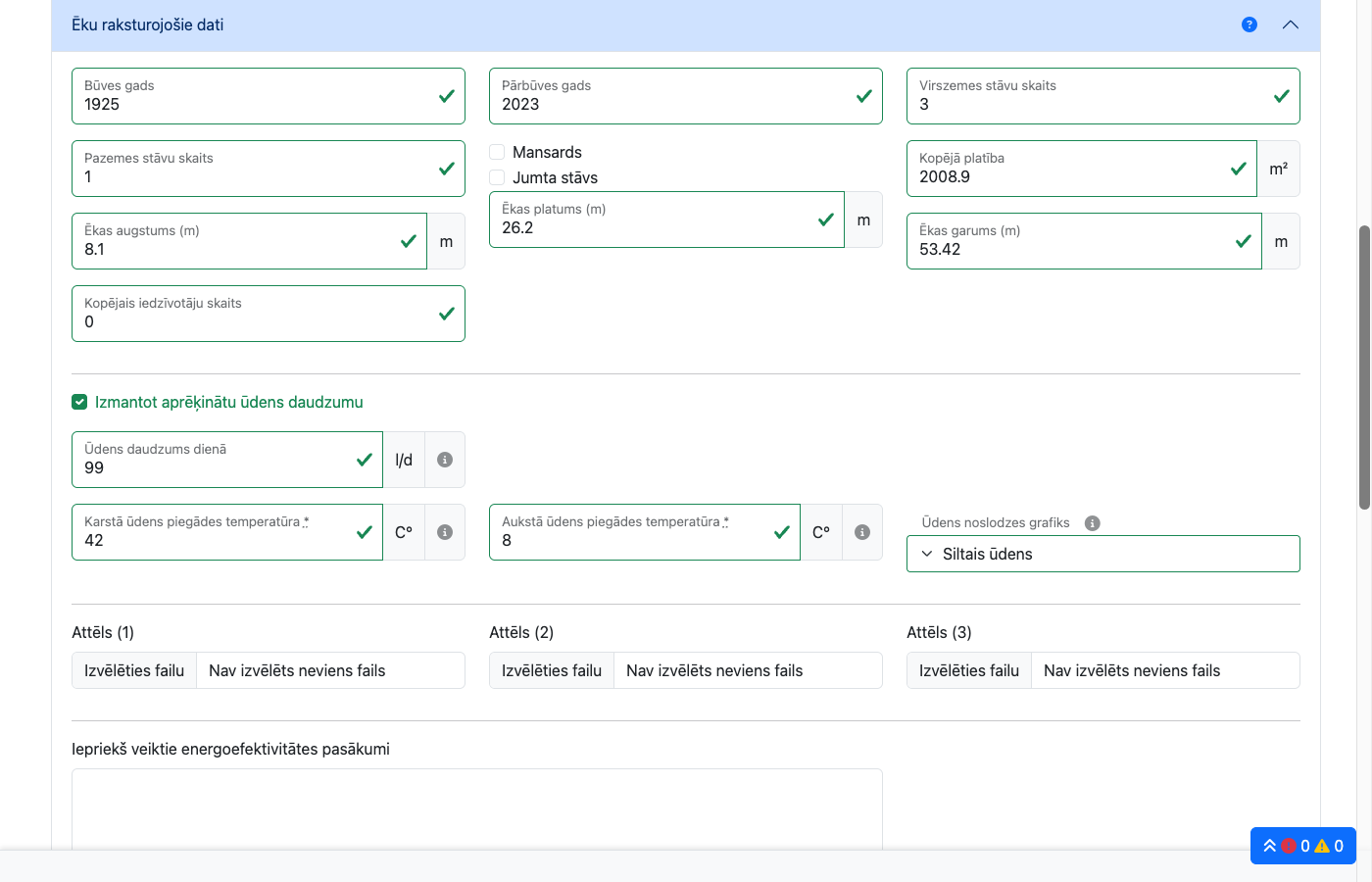

Ēkas parametri

  1. Aizpildiet laukus:
    1. Būves gads: 1925
    2. Pārbūves gads: 2023
    3. Virszemes stāvu skaits 3
    4. Pazemes stāvu skaits: 1
    5. Kopējā platība: 2008.9

  2. Nospiediet pogu Saglabāt

    Atstājiet neieķeksētus Mansards un Jumta stāvs

    Ēkas parametri

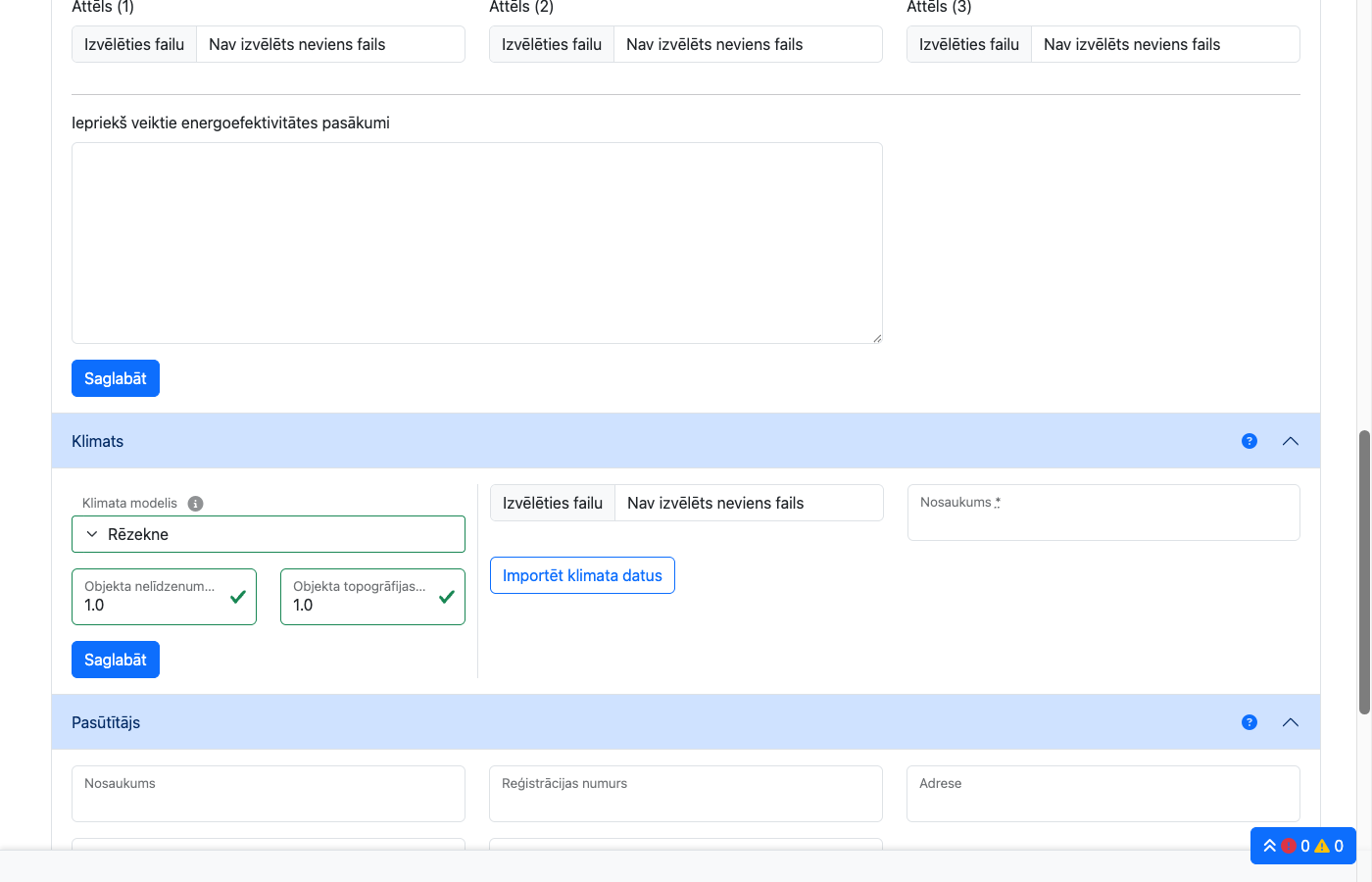

Klimats

Izvēlieties atbilstošu ārējo klimatu. Sistēmā ir ielādēti (sagatavoti) ārējā klimata dati par 22 vietām Latvijā. Veicot novērtējumu ēkām, kam pēc tam veidos energoefektivitātes sertifikātus vai ko iesniegs Altum vai CFLA jāizvēlas klimats no šīs izvēlnes. Ja esošā izvēlne ir neatbilstoša konkrētam gadījumam un kādai ēkai nevar piemeklēt atbilstošu klimatu, tad ir jāpiesaka problēma EEA IS administratoram un jānorāda koordinātas kurām ir nepieciešams ielādēt sistēmā klimatu. Gadījumos, kad novērtējumu nav nepieciešams nekur iesniegt, lietotājs var ielādēt klimatu atbilstoši savām vēlmēm. Klimata faila struktūra aprakstīta sadaļā Klimats.

  1. Aizpildiet lauku:
    1. Klimata modelis: Rēzekne
  2. Nospiediet pogu Saglabāt

Klimats

Komponenti

Lai nodefinētu elementus (Sienas, grīdas, griesti, jumts) ir jāizveido komponenti, kas savukārt sastāv no materiāliem. Materiālu katalogā būs pieejams liels daudzums ar materiāliem, ko var izmantot komponentu veidošanā, bet šajā piemērā visi materiāli tiks izveidoti manuāli. Visi izveidotie komponenti un materiāli ir izmantojami arī citos lietotāja projektos.

Materiālu veidošana

Izveidojiet šādus materiālus, no kā sastāv Rēzeknes kultūras nama komponenti:

  • Grīdas segums
  • Betons
  • Grīdas siltumizolācija
  • Māla ķieģeļu mūris
  • Apmetums
  • Sienas izolācija
  • Koka konstrukvcijas jumtam
  • Plēve
  • Siltumizolācijas slānis 1 - Jumtam
  • Siltumizolācijas slānis 2 -Jumtam
  • Durvis
  • Logi

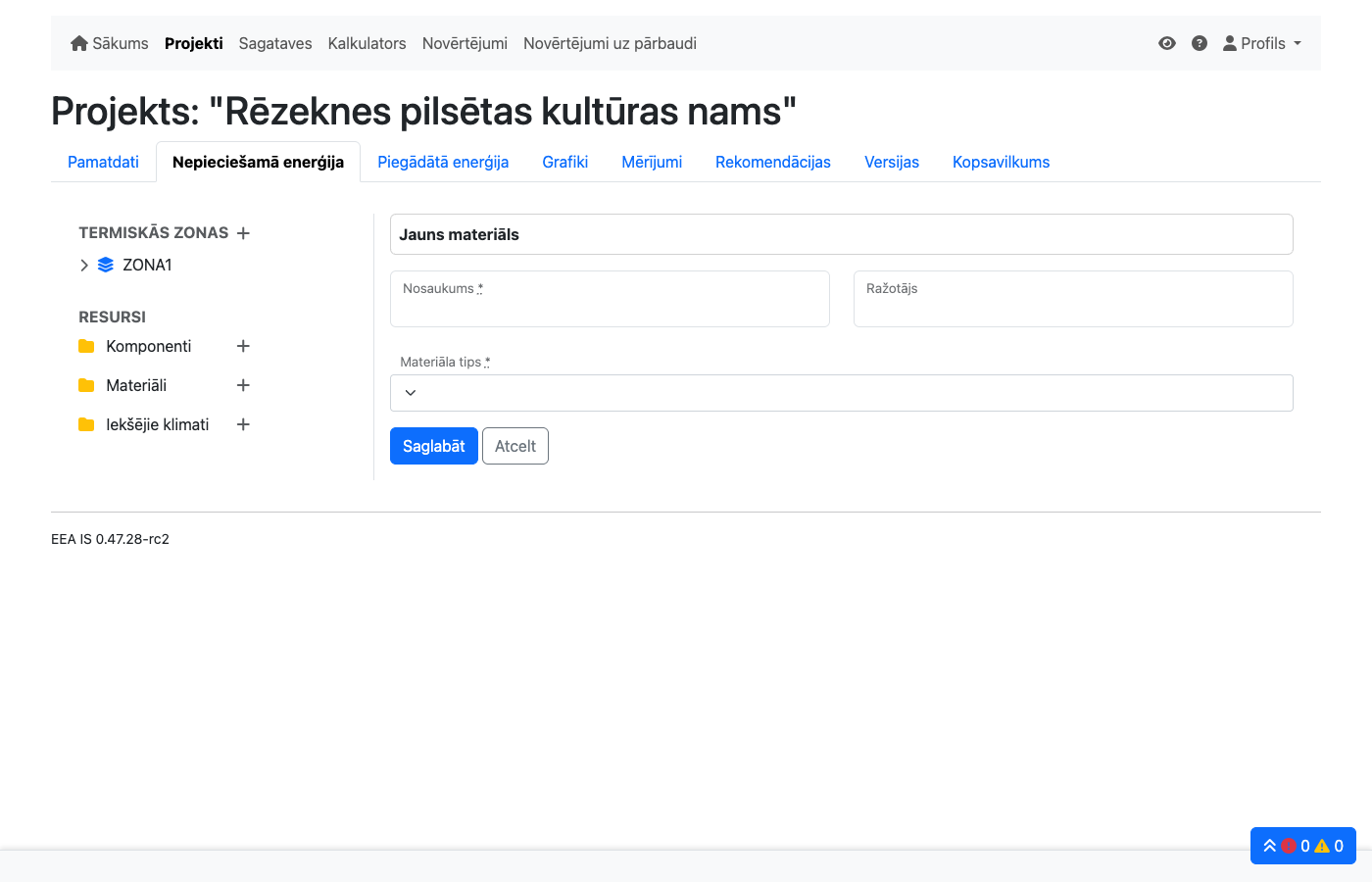

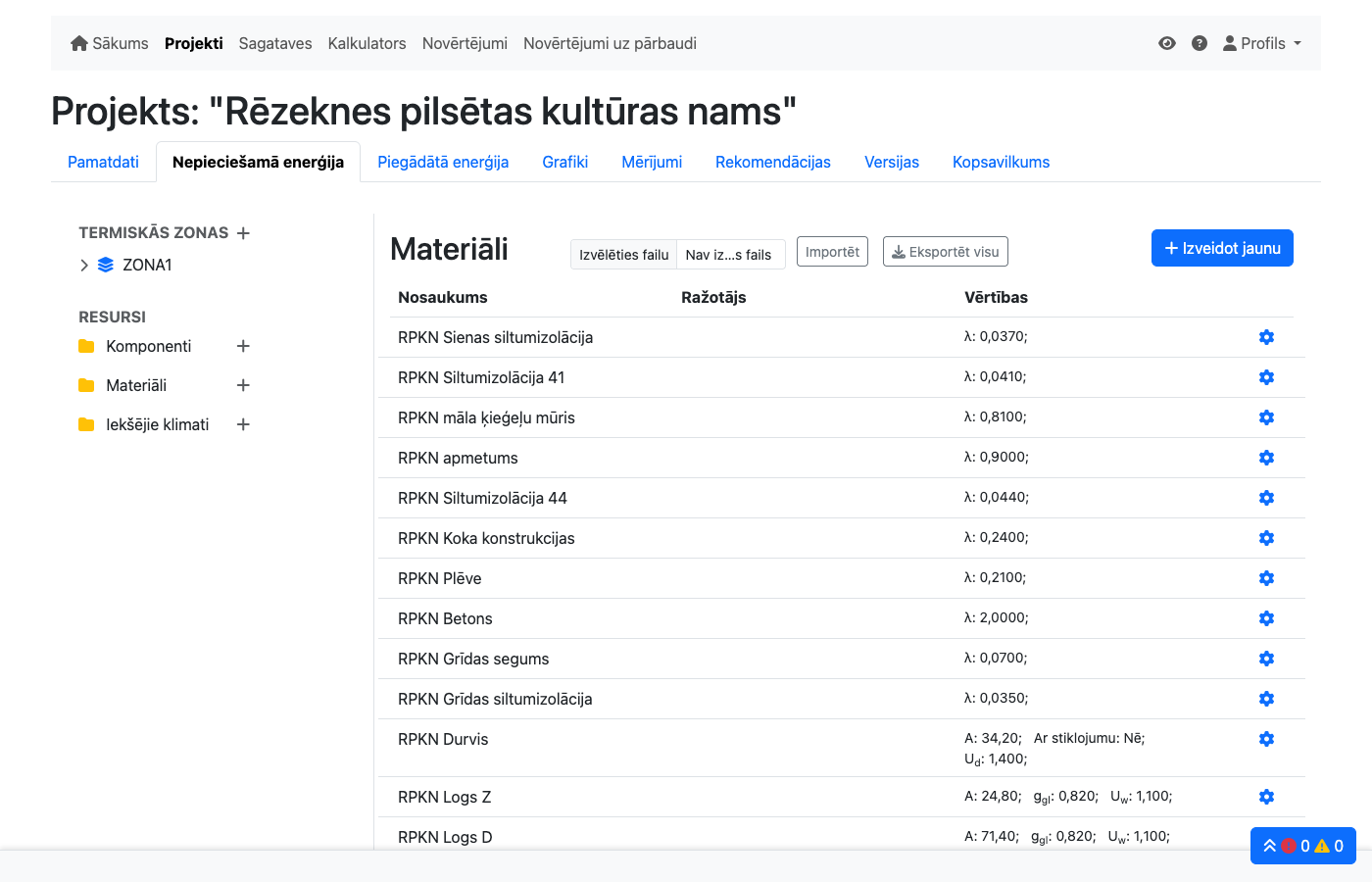

Lai izveidotu nepieciešamos materiālus materiālu katalogā ejam uz sadaļu Sagataves un nospiediet uz Materiāli. Atvērsies logs, kur nospiediet uz +Izveidot jaunu.

  1. Aizpildiet laukus:
    1. Nosaukums: RPKN Grīdas segums
    2. Materiāla tips: Grīdu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.07 Lambda
    4. Nospiediet pogu Saglabāt Klimats
  2. Atkārtojam darbības un nospiediet uz +Izveidot jaunu
  3. Aizpildiet laukus:
    1. Nosaukums: RPKN Betons
    2. Materiāla tips: Grīdu konstrukcijas
    3. Siltumvadītspējas koeficients: 2 Lambda
    4. Nospiediet pogu Saglabāt
  4. Nospiediet uz +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Nosaukums: RPKN grīdas siltumizolācija
    2. Materiāla tips: Grīdu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.035
    4. Nospiediet pogu Saglabāt Klimats
  6. Nospiediet uz +Izveidot jaunu
  7. Aizpildiet laukus:
    1. Nosaukums: RPKN Māla ķieģeļu mūris
    2. Materiāla tips: Sienu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.810
    4. Nospiediet pogu Saglabāt
  8. Nospiediet uz +Izveidot jaunu
  9. Aizpildiet laukus:
    1. Nosaukums: RPKN Apmetums
    2. Materiāla tips: Sienu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.9
    4. Nospiediet pogu Saglabāt
  10. Nospiediet uz +Izveidot jaunu
  11. Aizpildiet laukus:
    1. Nosaukums: RPKN Sienas siltumizolācija
    2. Materiāla tips: Sienu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.037
    4. Nospiediet pogu Saglabāt
  12. Nospiediet uz +Izveidot jaunu
  13. Aizpildiet laukus:
    1. Nosaukums: RPKN Koka konstrukcijas
    2. Materiāla tips: Jumtu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.240
    4. Nospiediet pogu Saglabāt
  14. Nospiediet uz +Izveidot jaunu
  15. Aizpildiet laukus:
    1. Nosaukums: RPKN Plēve
    2. Materiāla tips: Jumtu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.210
    4. Nospiediet pogu Saglabāt
  16. Nospiediet uz +Izveidot jaunu
  17. Aizpildiet laukus:
    1. Nosaukums: RPKN Siltumizolācija 44
    2. Materiāla tips: Jumtu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.044
    4. Nospiediet pogu Saglabāt
  18. Nospiediet uz +Izveidot jaunu
  19. Aizpildiet laukus:
    1. Nosaukums: RPKN Siltumizolācija 41
    2. Materiāla tips: Jumtu konstrukcijas
    3. Siltumvadītspējas koeficients: 0.041
    4. Nospiediet pogu Saglabāt
  20. Nospiediet uz +Izveidot jaunu
  21. Aizpildiet laukus:
    1. Nosaukums: RPKN Logi
    2. Materiāla tips: Logu konstrukcijas
    3. Glazing type ref: Dubultstiklojums
    4. Siltuma caurlaidības koeficients: 1.097
    5. G vērtība: 0.82
    6. Nospiediet pogu Saglabāt Klimats
  22. Nospiediet uz +Izveidot jaunu
  23. Aizpildiet laukus:
    1. Nosaukums: RPKN Durvis
    2. Materiāla tips: Durvju konstrukcijas
    3. Siltuma caurlaidības koeficients: 1.4
    4. Nospiediet pogu Saglabāt

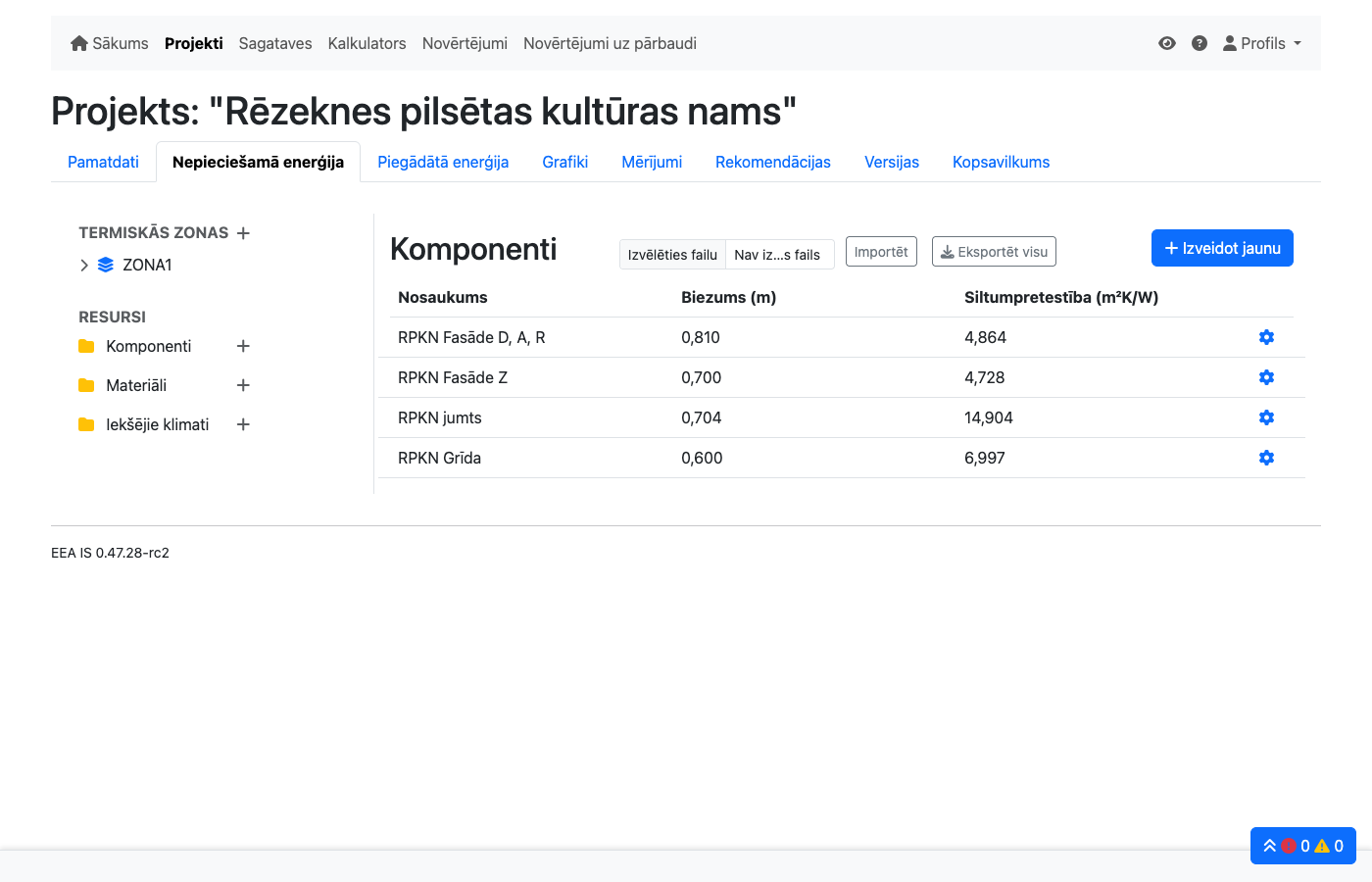

Komponentu veidošana

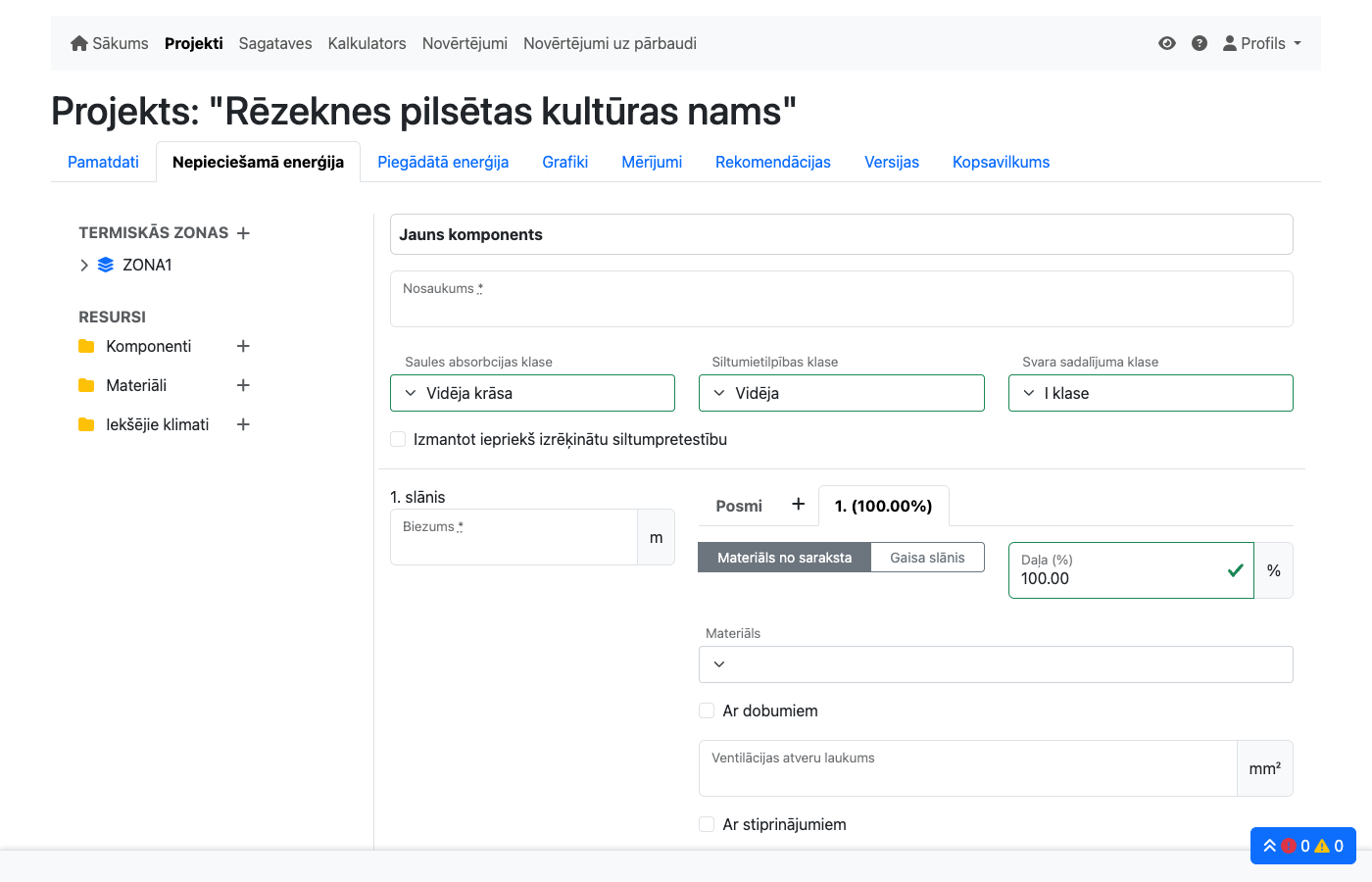

Nospiediet uz Sagataves pēc tam izvēlieties Komponenti un nospiediet uz +Izveidot jaunu Atvērsies komponenta izveides logs. Dienvidu, Austrumu un Rietumu fasādes ir vienādas, tāpēc tās izmantos vienu un to pašu komponentu.

D,A, R Fasāde

  1. Aizpildiet laukus:
    1. Nosaukums: RPKN fasāde D,A,R
    2. Saules absorbcijas klase: Vidēja krāsa
    3. Siltumietilpības klase: Vidēja Nepieciešams stundu metodei, lai sarēķinātu inerci
    4. Svara sadalījuma klase: D klase Nepieciešams stundu metodei, lai pareizi izveidotu strukturas siltuma pārneses vienādojumus
    5. 1. Slānis
      1. Materiāls: RPKN Māla ķieģeļu mūris
      2. Biezums: 0.620
    6. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    7. 2. Slānis
      1. Materiāls: RPKN Apmetums
      2. Biezums: 0.040
    8. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    9. 3. Slānis
      1. Materiāls: RPKN Sienas siltumizolācija
      2. Biezums: 0.150
    10. Nospiediet Saglabāt Klimats

Z Fasāde

Nospiediet uz Sagataves pēc tam izvēlieties Komponenti un nospiediet uz +Izveidot jaunu Atvērsies komponenta izveides logs.

  1. Aizpildiet laukus:
    1. Nosaukums: RPKN fasāde Z
    2. Saules absorbcijas klase: Vidēja krāsa
    3. Siltumietilpības klase: Vidēja Nepieciešams stundu metodei, lai sarēķinātu inerci
    4. Svara sadalījuma klase: D klase Nepieciešams stundu metodei, lai pareizi izveidotu strukturas siltuma pārneses vienādojumus
    5. 1. Slānis
      1. Materiāls: RPKN Māla ķieģeļu mūris
      2. Biezums: 0.510
    6. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    7. 2. Slānis
      1. Materiāls: RPKN Apmetums
      2. Biezums: 0.040
    8. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    9. 3. Slānis
      1. Materiāls: RPKN Sienas siltumizolācija
      2. Biezums: 0.150
    10. Nospiediet Saglabāt

Jumts

Nospiediet uz Sagataves pēc tam izvēlieties Komponenti un nospiediet uz +Izveidot jaunu Atvērsies komponenta izveides logs.

  1. Aizpildiet laukus:
    1. Nosaukums: RPKN Jumts
    2. Saules absorbcijas klase: Vidēja krāsa
    3. Siltumietilpības klase: Vidēja Nepieciešams stundu metodei, lai sarēķinātu inerci
    4. Svara sadalījuma klase: D klase Nepieciešams stundu metodei, lai pareizi izveidotu strukturas siltuma pārneses vienādojumus
    5. 1. Slānis
      1. Materiāls: RPKN Koka konstrukcijas
      2. Biezums: 0.100
    6. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    7. 2. Slānis
      1. Materiāls: RPKN Plēve
      2. Biezums: 0.004
    8. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    9. 3. Slānis
      1. Materiāls: RPKN Siltumizolācija 44
      2. Biezums: 0.100
    10. 4. Slānis
      1. Materiāls: RPKN Siltumizolācija 41
      2. Biezums: 0.500
    11. Nospiediet Saglabāt Klimats

Grīda

Nospiediet uz Sagataves pēc tam izvēlieties Komponenti un nospiediet uz +Izveidot jaunu Atvērsies komponenta izveides logs.

  1. Aizpildiet laukus:
    1. Nosaukums: RPKN Grīda
    2. Saules absorbcijas klase: Atstājiet tukšu
    3. Siltumietilpības klase: Vidēja Nepieciešams stundu metodei, lai sarēķinātu inerci
    4. Svara sadalījuma klase: D klase Nepieciešams stundu metodei, lai pareizi izveidotu strukturas siltuma pārneses vienādojumus
    5. 1. Slānis
      1. Materiāls: RPKN Grīdas segums
      2. Biezums: 0.040
    6. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    7. 2. Slānis
      1. Materiāls: RPKN Betons
      2. Biezums: 0.140
    8. Nospiediet + *Atrodas apakšējā kreisajā stūrī**
    9. 3. Slānis
      1. Materiāls: RPKN Grīdas Siltumizolācija
      2. Biezums: 0.220
    10. 4. Slānis
      1. Materiāls: RPKN Betons
      2. Biezums: 0.200
    11. Nospiediet Saglabāt

Nepieciešmā enerģija

Termiskās zonas

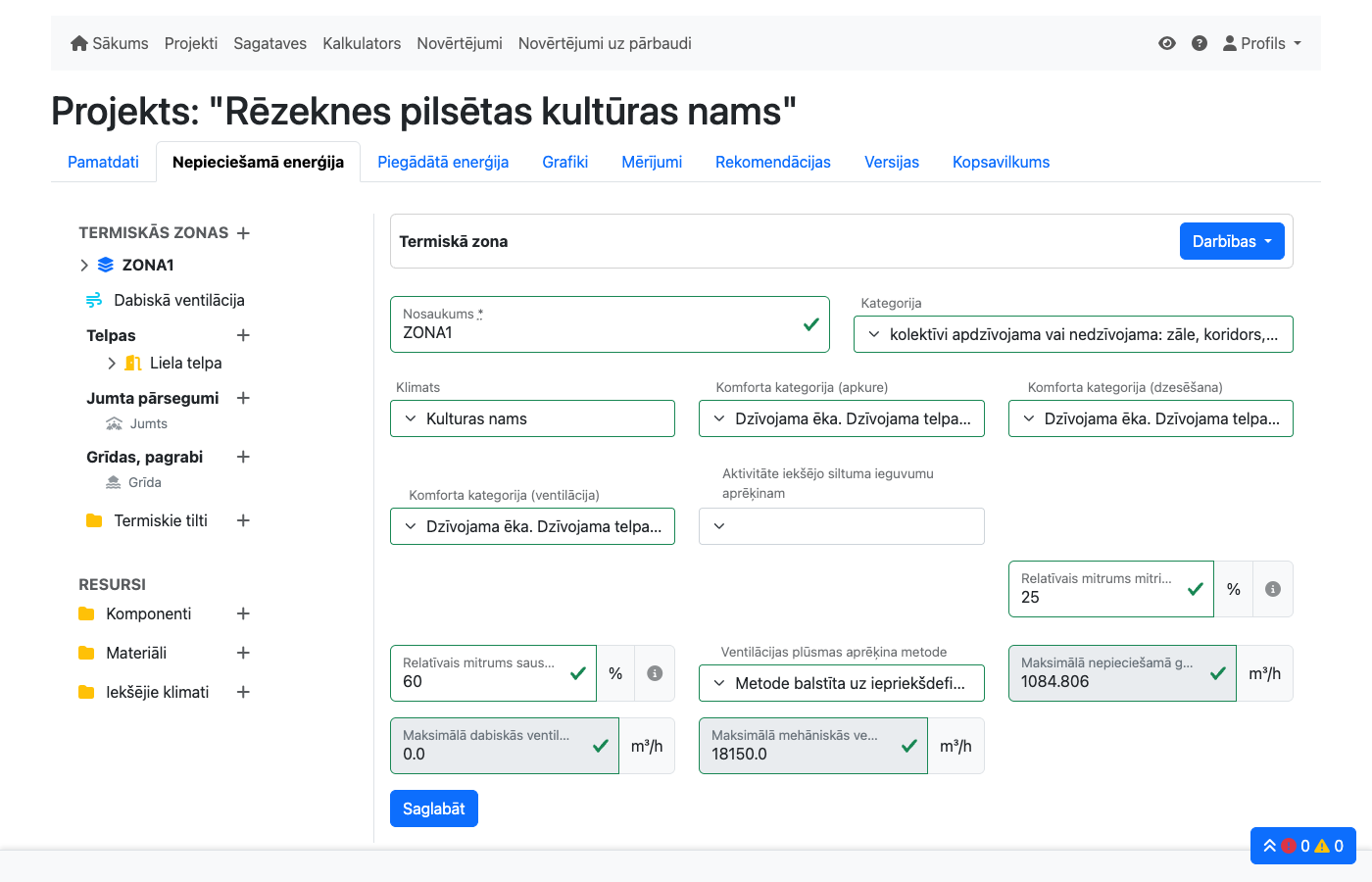

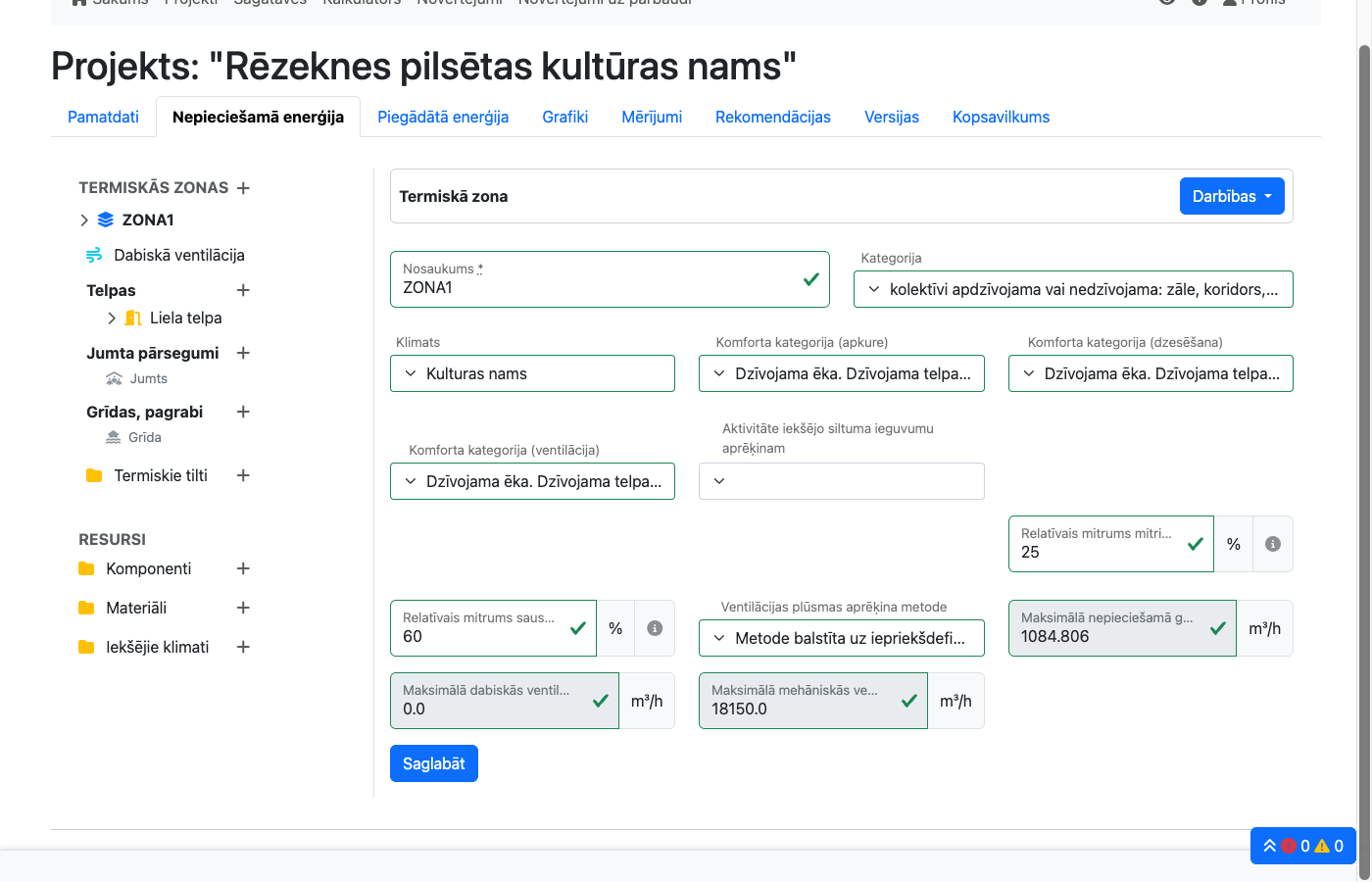

Izveidojiet termiskās zonas, šajā gadījumā eksperts ir novērtējis, ka ēka sastāv no vienas termiskās zonas. Pie Termiskās zonas nospiediet + un atveras Jaunsa zonas izveidošanas logs.

Pamatdati

  1. Aizpildiet laukus:
    1. Nosaukums: ZONA1
    2. Kategorija: Kondicionēta zona Ēkas galvenā zona ar apkuri un dzesēšanu
    3. Komforta kategorija (apkure): Kategorija 2 Ja norāda kategoriju < 2, parādās komentāra lauks ar pamatojumu
    4. Komforta kategorija (dzesēšana): Kategorija 2
    5. Komforta kategorija (ventilācija): Kategorija 2
    6. Relatīvais mitrums mitrināšanai: 25
    7. Relatīvais mitrums sausināšanai: 60 Tā kā ēkā nav mitrināšanas/sausināšanas iekārtas, norādiet vēlamās robežvērtības
    8. Ventilācijas plūsmas aprēķina metode: Atbilstošā metode Sistēma aprēķinās maks. dabiskās un mehāniskās ventilācijas plūsmas — šie lauki nav manuāli ievadāmi
    9. Nospiediet pogu Saglabāt

Klimats

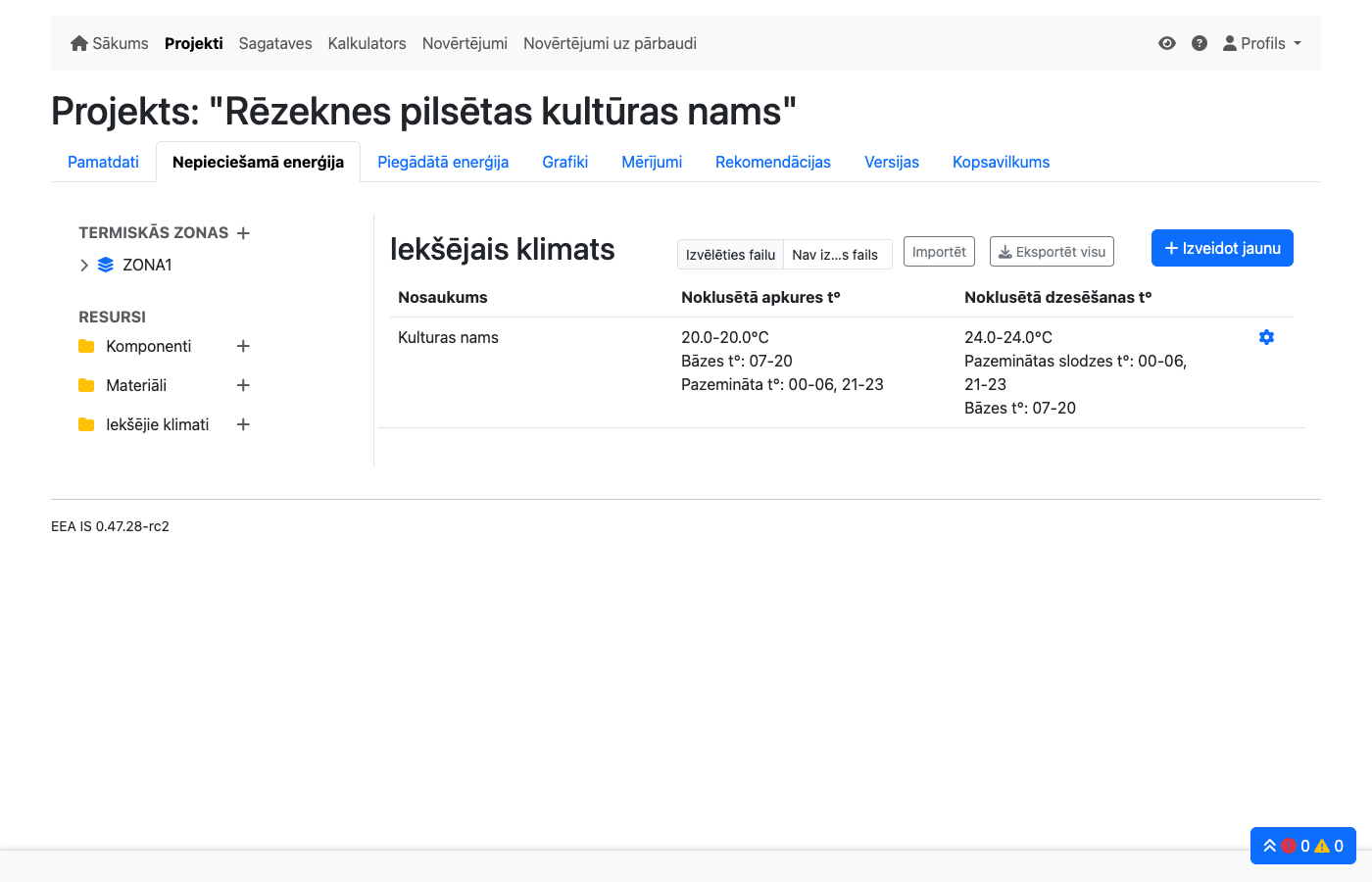

Iekšējais klimats

Termiskajā zonā var norādīt iekšējo klimatu, ja vērtības atšķiras no noklusētajām. Lai izveidotu klimatu, izejiet no projekta. Nospiediet uz Sagataves pēc tam izvēlieties Iekšējais klimats un nospiediet uz +Izveidot jaunu Atvērsies iekštelpu klimata logs, kur aizpildiet vērtības:

  1. Nosaukums: RPKN
  2. Apkures zemākā t: 16 Izvēlieties naksts stundas, kad apkure nav nepieciešama
  3. Apkure augstākā t: 20 Izvēlieties darba laika stundas
  4. Dzesēšana zemākā t: 24
  5. Dzesēšana augstākā t: 24 *Telpas sāk dzesēt tikai tad ja temperatūra sasniedz 24C, gan naktī, gan dienā.
  6. Nospiediet pogu Saglabāt

Klimats Grafiks ir saglabāts. Atgriezieties pie projekta — nospiediet Projekti un Atvērt savam projektam - Rēzeknes pilsētas kultūras nams. Atgriezieties uz Nepieciešamā enerģija un Pamatdati

  1. Aizpildiet lauku:
    1. Klimats: RPKN Jaunizvedotais iekštelpu klimats
    2. Nospiediet pogu Saglabāt

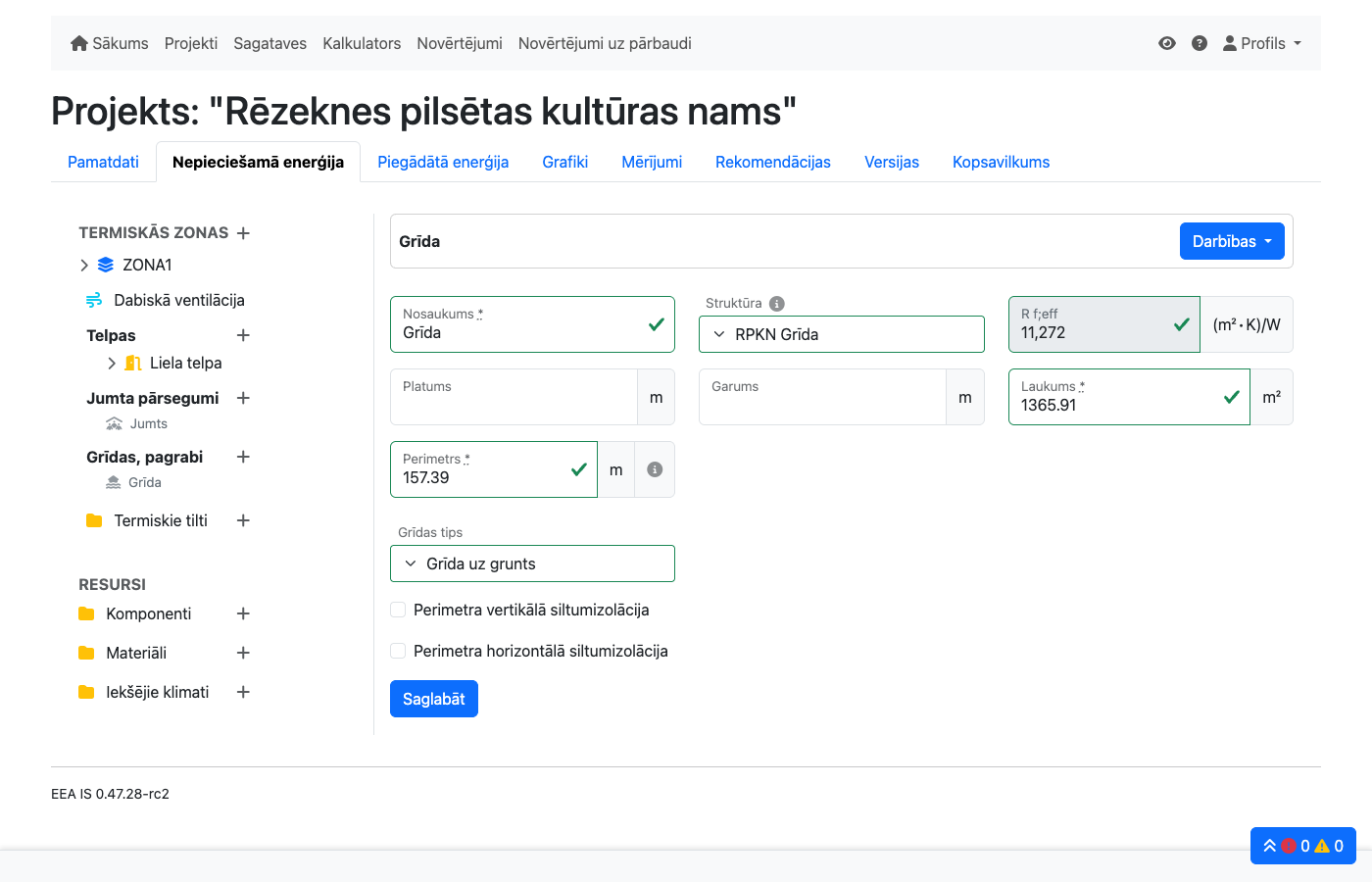

Grīda

Šajā sadaļā norādiet grīdas tipu un atbilstoši tam mainās arī pieejamie (aizpildāmie) lauki. Šajā gadījumā kultūras namam ir standarta grīda - grīda uz grunts.

  1. Aizpildiet laukus:
    1. Nosaukums: Grīda
    2. Struktūra RPKN Grīda Komponents, ko izveidojām sadaļā Komponentu veidošana
    3. Laukums: 1365.91 Var aizpildīt arī laukus Platums un Garums tad vērtība Laukums tiks aprēķināta
    4. Perimetrs 157.39
    5. Grīdas tips: Grīda uz grunts
    6. Nospiediet pogu Saglabāt

Klimats

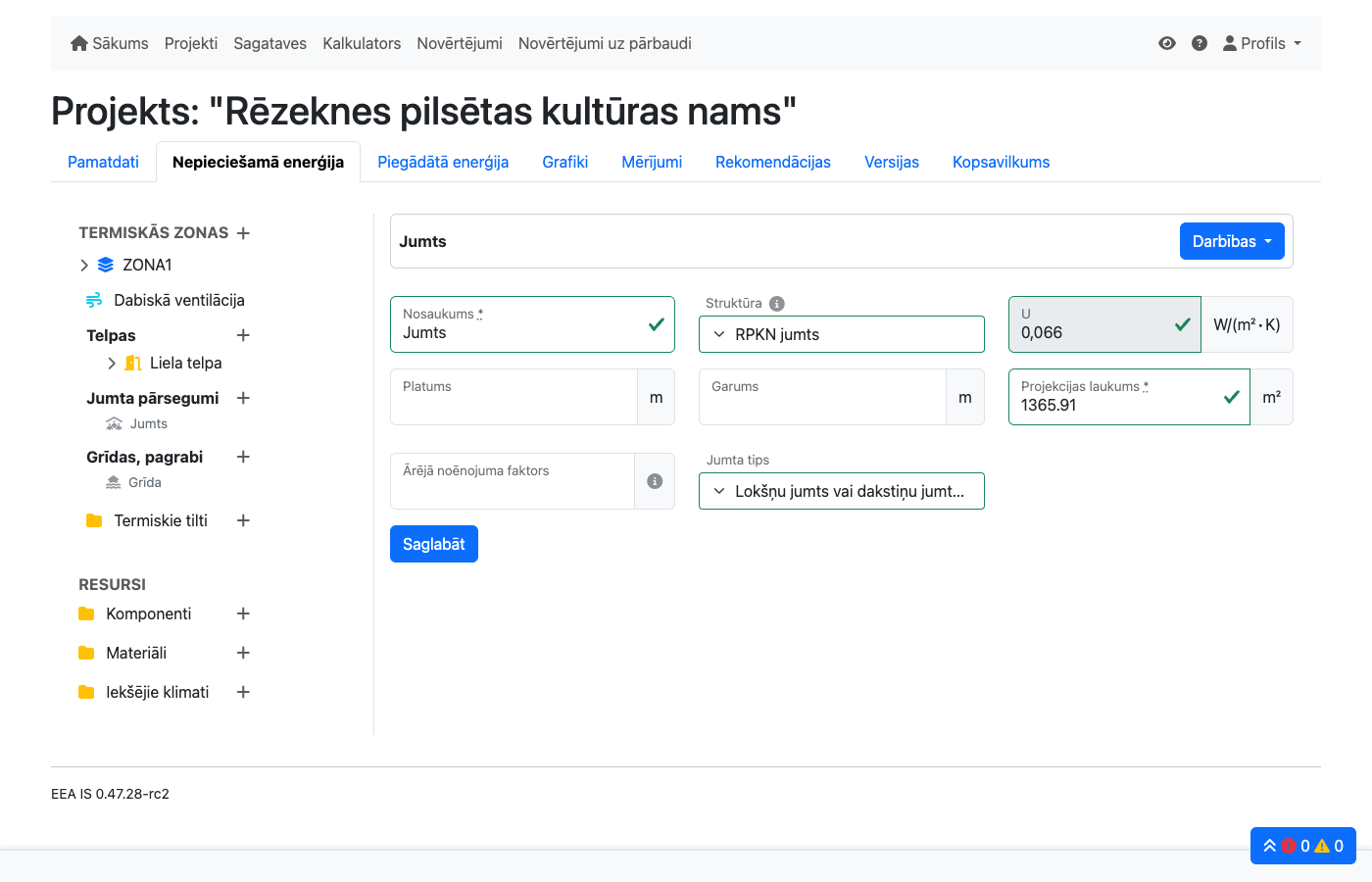

Jumts

Pamatdati

  1. Aizpildiet laukus:
    1. Nosaukums Jumts
    2. Projekcijas laukums: 1365.91 *Ja nepieciešams aprēķins var aizpildīt Platums un Garums un Projekcijas laukums tiks aprēķināts.
    3. Ārējā noēnojuma faktors: Atstājiet tukšu. Noēnojuma nav.
    4. Jumta tips Lokšņu jumts vai daktiņu jumts ar ruļļveida segumu vai dēļiem, vai tamlīdzīgiem materiāliem zem dakstiņiem.
    5. Nospiediet pogu Saglabāt

Klimats

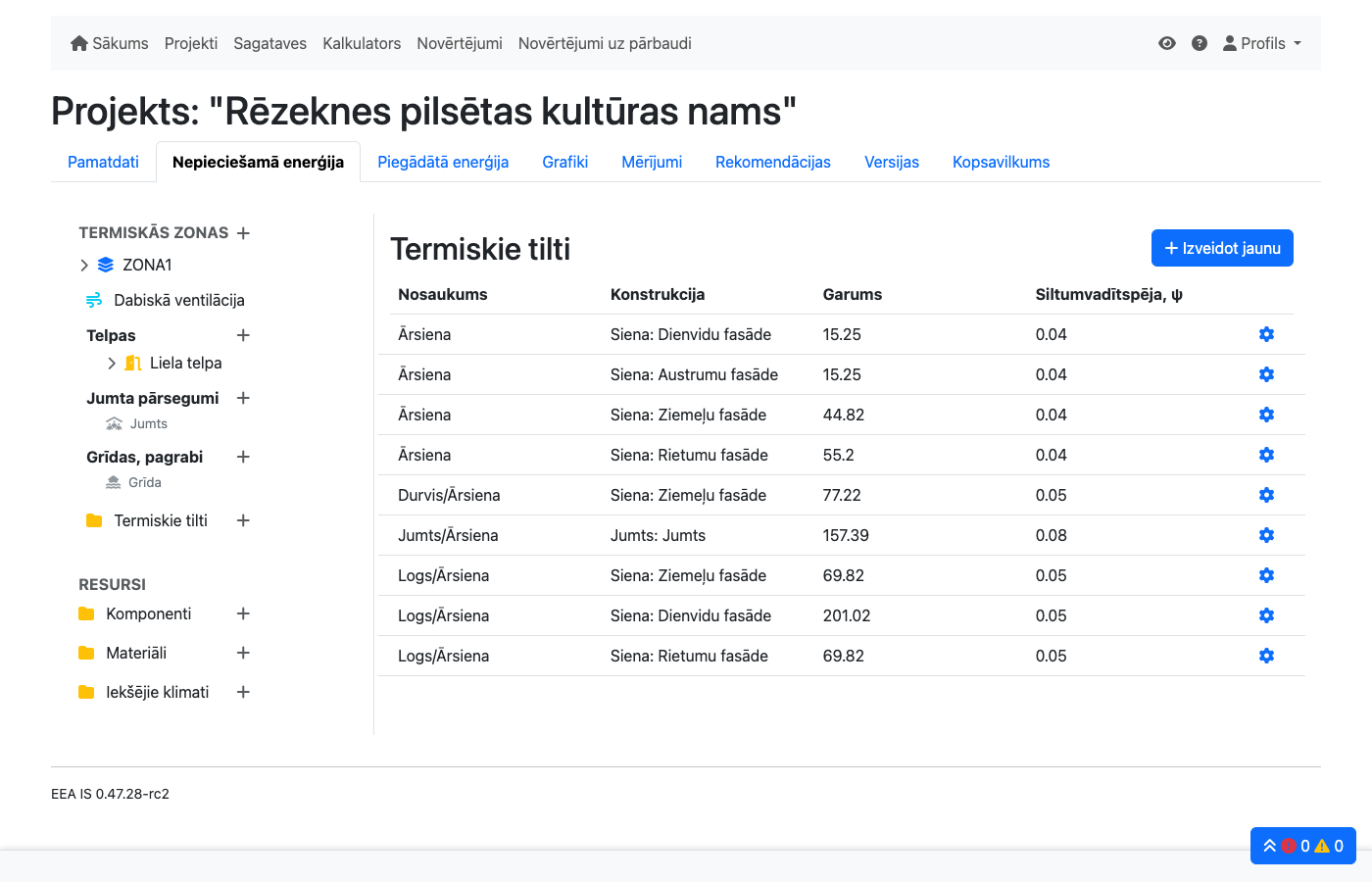

Termiskie tilti

Nospiediet uz taba Termiskie tilti, tad +Izveidot jaunu Atvērsies termiskā tilta izveides logs.

  1. Aizpildiet laukus:
    1. Nosaukums Ārsiena/Jumts
    2. Garums: 157.39
    3. Psi vērtība: 0.08
    4. Nospiediet pogu Saglabāt

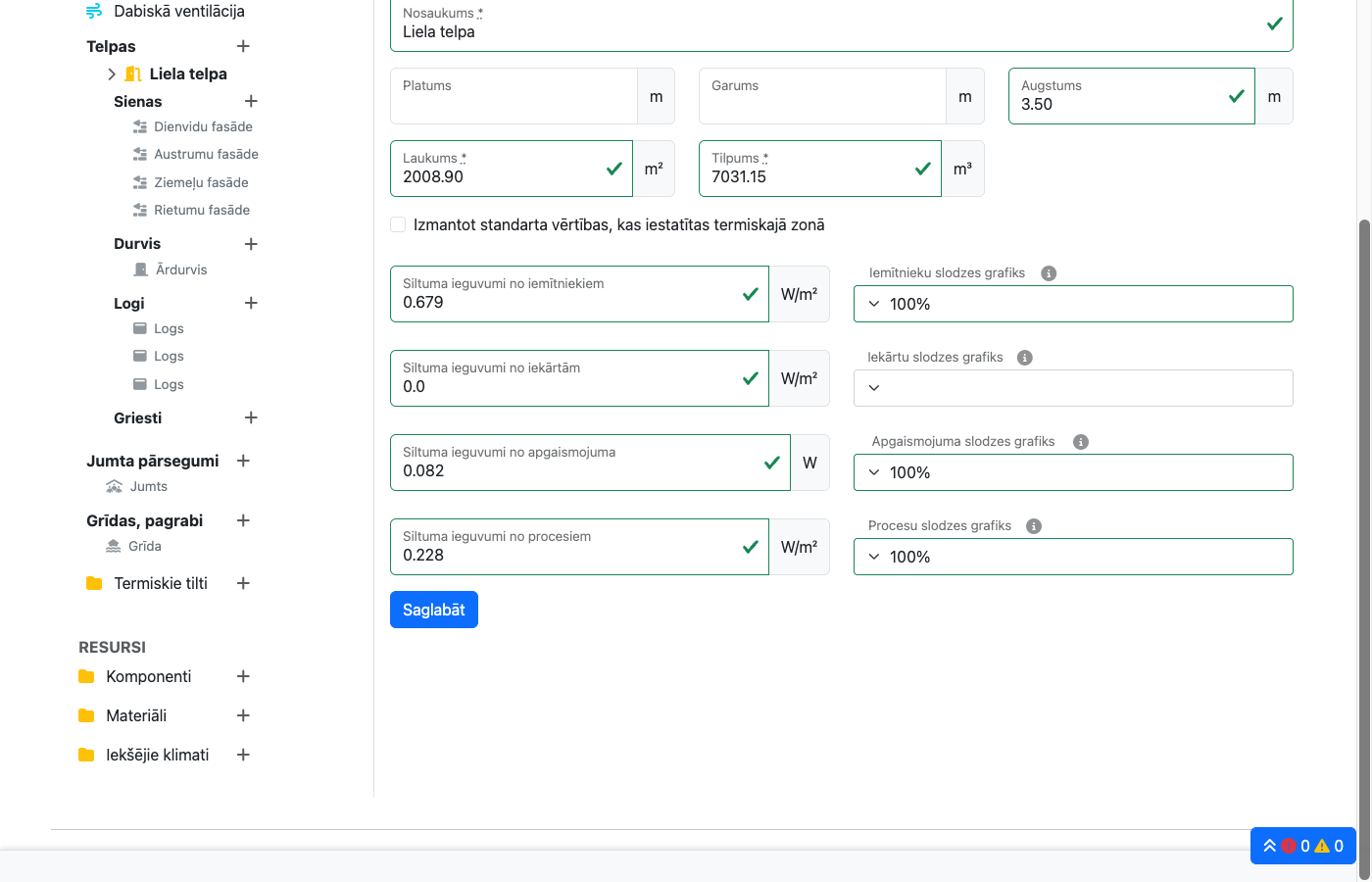

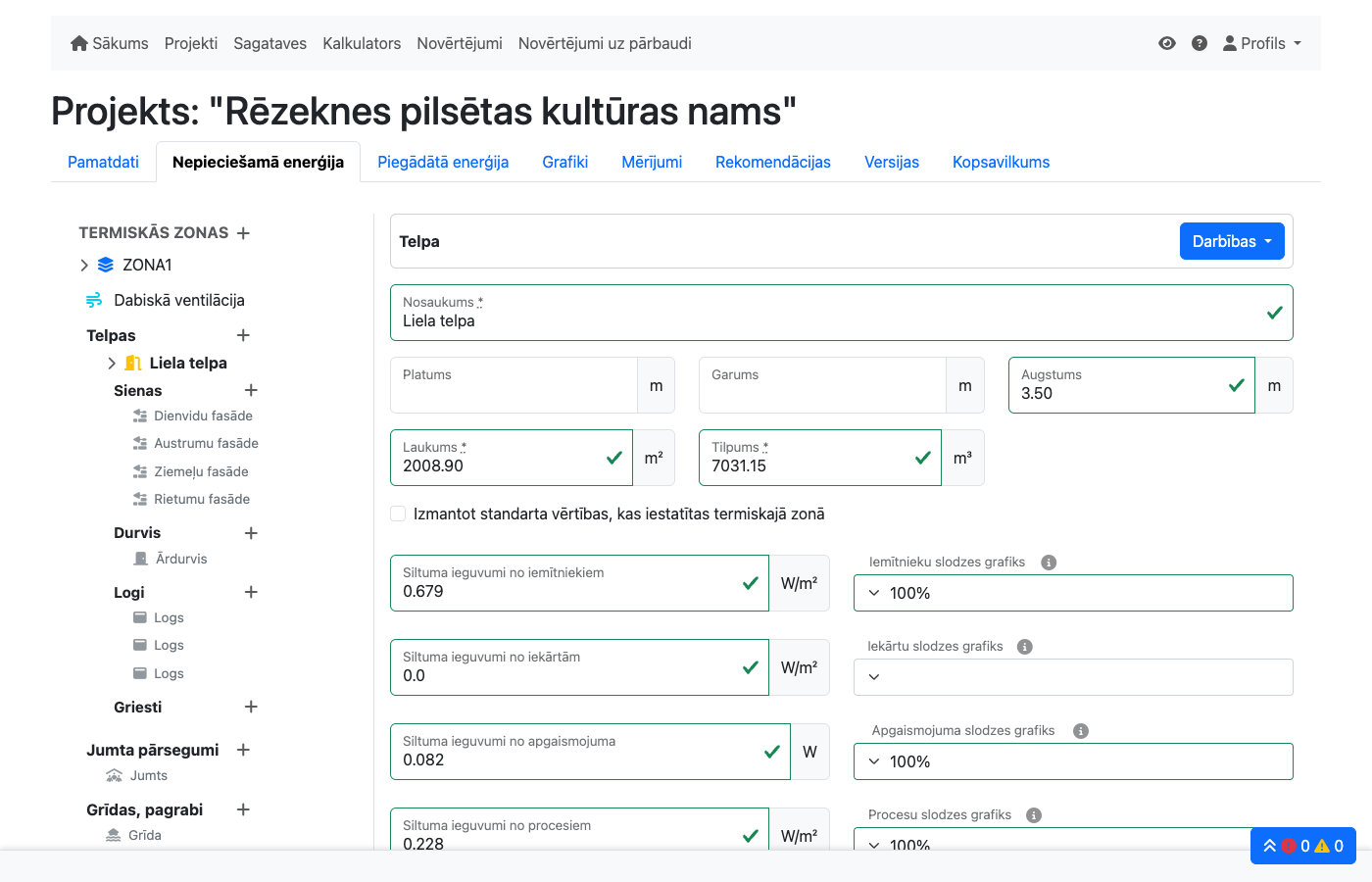

Telpas

Termiskajā zonā var definēt vienu vai vairākas telpas. Ja ēkā ir vairākas termiskās zonas un servisa zonas nesakrīt ar termiskajām zonām, tad ir vērts nodefinēt papildu telpas, lai var izveidot atbilstošu sadalījumu. RPKN gadījumā ir viena telpa, sīkāks dalījums nav nepieciešams. Nospiediet + pie telpām un atvērsies Jaunas telpas izveidošanas logs

  1. Aizpildiet laukus:
    1. Nosaukums: Liela telpa
    2. Laukums: 2008.90 Var izmantot aprēķina laukus Platums un Garums
    3. Tilpums: 7031.15 Var izmantot aprēķina laukus Platums, Garums un Augstums
    4. Nospiediet pogu Saglabāt
  2. Ejam uz sadaļu Sagataves un Slodzes grafiki
    1. Nospiediet +Izveidot jaunu
    2. Aizpildiet laukus:
      1. Nosaukums: 100
      2. Grafika vērtību veids Iekšējie ieguvumi - iedzīvotāji, ierīces, apgaismojums, procesi
      3. Grafiks aprēķinu metodei: Mēneša grafiks
      4. Aizpildiet katru mēnesi ar 100%.
    3. Nospiediet pogu Saglabāt Šajā gadījumā izveidojas grafiks, kur ir 100% noslodze katrā gada mēnesī un stundā. Klimats
  3. Atgriezieties projektā pie Nepieciešamā enerģija un Telpas -> Pamatdati
  4. Aizpildiet laukus:
    1. Siltuma ieguvumi no iemītniekiem 0.679 Mums ir zināma kopējā gada ieguvumu vērtība iekārtām un iemītniekiem, tāpēc izdalam to ar 8760 (stundu skaits gadā) un piešķiram 100% noslodzes grafiku, ko tikko izveidojām. Attiecīgi pie iekārtām norādīsim 0
    2. Iemītnieku slodzes grafiks: 100
    3. Siltuma ieguvumi no apgaismojuma: 0.082 Ja vēlāk pie piegādātās enerģijas definēsim apgaismojuma pakalpojumu, tad šī vērtība tiks aizstāta ar tur sarēķināto. Apgaismojumu apdzīvojamām ēkām parasti atsevišķi nerēķina
    4. Apgaismojuma slodzes grafiks: 100
    5. Siltuma ieguvumi no iekārtām: 0
    6. Iekārtu slodzes grafiks: *Atstājiet tukšu**
    7. Siltuma ieguvumi no procesiem: 0.228
    8. Procesu slodzes grafiks: 100
    9. Nospiediet pogu Saglabāt

    Klimats

Būvkonstrukcijas

Stundu metodē ļoti svarīga ir inerce, tāpēc, gadījumos, kad ēkā ir daudz iekšējās sienas, kas piedalās siltuma pārnesē ir vērts telpām nodefinēt papildu sienas, kam ārējā saskares vide ir termiskā zona, kurā tās atrodas. Ja termiskā zona ir cauri vairākiem stāviem, tad būtu vēlams nodefinēt arī griestus. Šajā piemērā tas netiks darīts, jo griestu un iekšējo sienu konstrukcijas nav zināmas.

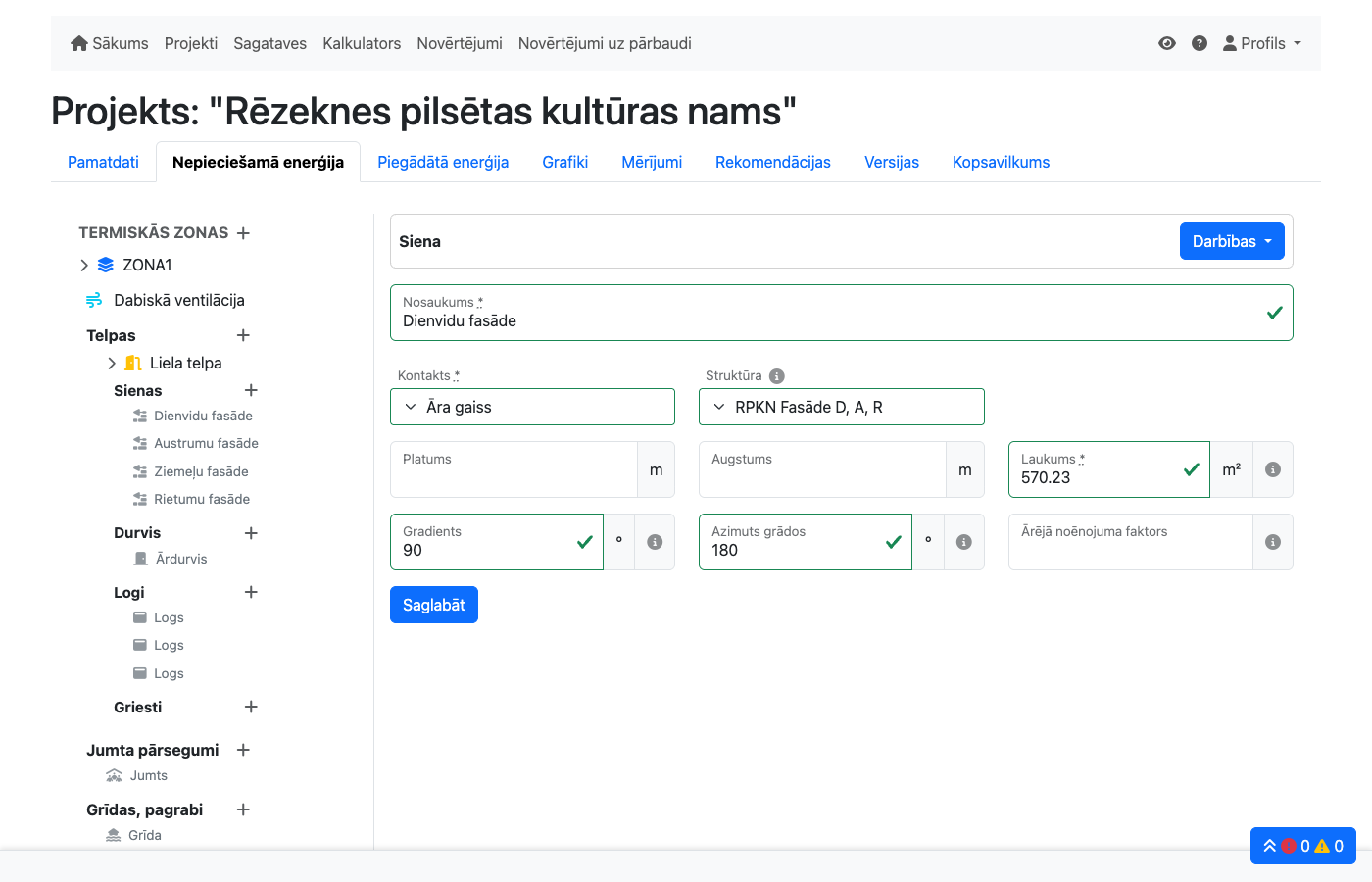

Sienu pievienošana

Nospiediet Pievienot sienu

  1. Aizpildiet laukus:
    1. Nosaukums: Dienvidu fasāde
    2. Kontakts: Āra gaiss
    3. Struktūra: RPKN fasāde D,A,R
    4. Laukums 498.83
    5. Gradients: 90 Leņķis pret horizontālu plakni. Vertikālai sienai ir 90
    6. Orientācija: 180 Ziemeļi ir 0, šī ir Dienvidu siena, tātād 180
    7. Ārējā noēnojuma faktors: 0 Siena nav noēnota
    8. Nospiediet pogu Saglabāt

Klimats

Nospiediet Pievienot sienu

  1. Aizpildiet laukus:
    1. Nosaukums: Austrumu fasāde
    2. Kontakts: Āra gaiss
    3. Struktūra: RPKN fasāde D,A,R Neatšķiras no Dienvidu fasādes struktūras
    4. Laukums 261.4
    5. Gradients: 90 Leņķis pret horizontālu plakni. Vertikālai sienai ir 90
    6. Orientācija: 270 Ziemeļi ir 0, šī ir Austrumu siena, tātād 270
    7. Ārējā noēnojuma faktors: 0 Siena nav noēnota
    8. Nospiediet pogu Saglabāt

Nospiediet Pievienot sienu

  1. Aizpildiet laukus:
    1. Nosaukums: Ziemeļu fasāde
    2. Kontakts: Āra gaiss
    3. Struktūra: RPKN fasāde Z
    4. Laukums 438.5
    5. Gradients: 90 Leņķis pret horizontālu plakni. Vertikālai sienai ir 90
    6. Orientācija: 0 Ziemeļi ir 0
    7. Ārējā noēnojuma faktors: 0 Siena nav noēnota
    8. Nospiediet pogu Saglabāt

Nospiediet Pievienot sienu

  1. Aizpildiet laukus:
    1. Nosaukums: Rietumu fasāde
    2. Kontakts: Āra gaiss
    3. Struktūra: RPKN fasāde D,A,R
    4. Laukums 177.18
    5. Gradients: 90 Leņķis pret horizontālu plakni. Vertikālai sienai ir 90
    6. Orientācija: 90 Ziemeļi ir 0, šī ir Rietumu siena, tātad 90
    7. Ārējā noēnojuma faktors: 0 Siena nav noēnota
    8. Nospiediet pogu Saglabāt

Logu un durvju pievienošana

Pēc tam, kad pamatkonstrukcijas ir izveidotas un to parametri ievadīti, pievienojiet tām durvis un logus.

  1. Nospiediet Zobratu pie Dienvidu fasāde**

Klimats

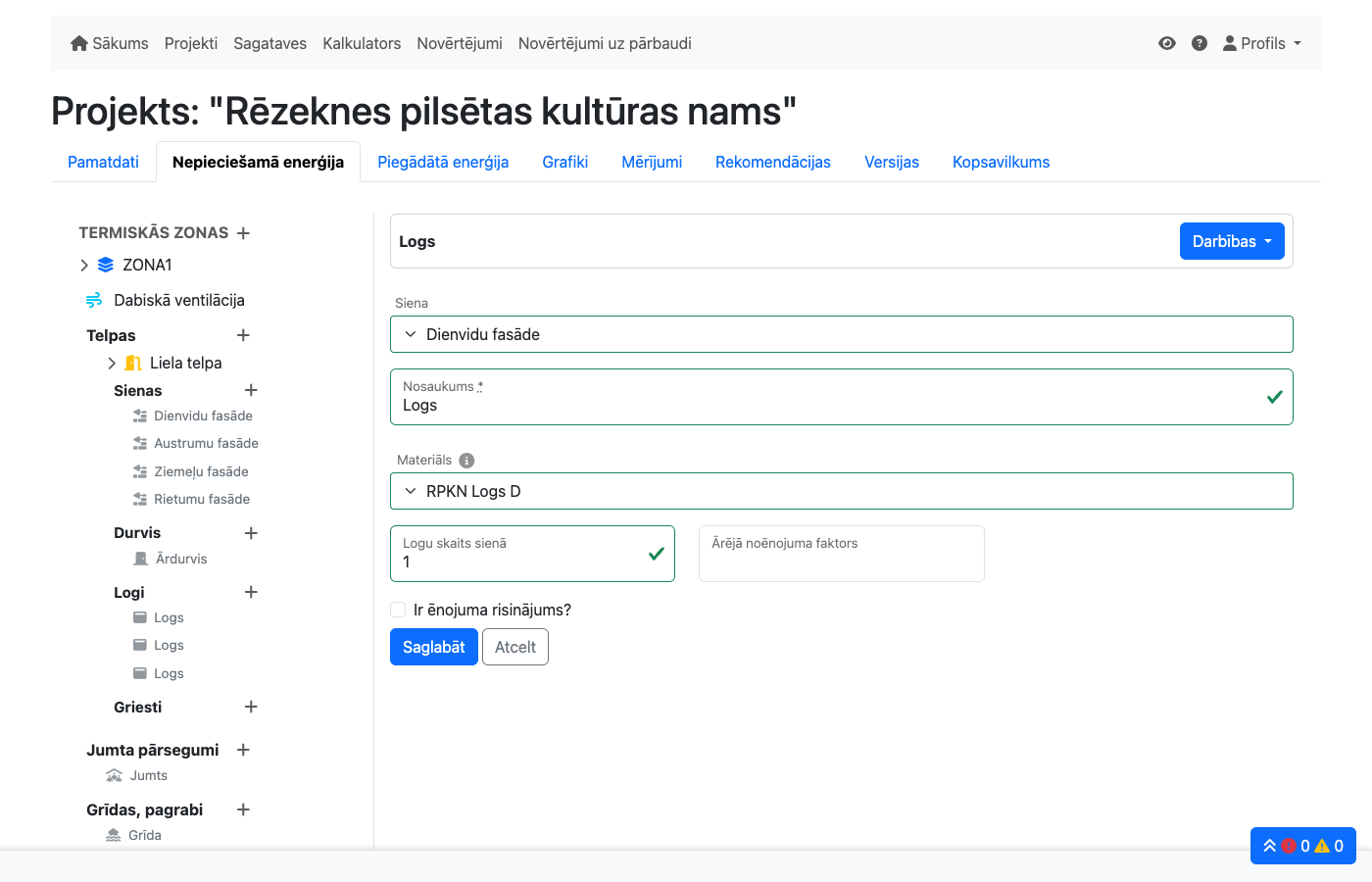

  1. Izvēlieties +Pievienot logu
  2. Aizpildiet laukus:
    1. Nosaukums: Logs
    2. Materiāls: RPKN Logi
    3. Laukums 71.4
    4. Ir ēnojuma risinājums?: X Ieķesējam
    5. Ēnojuma risinājuma tips: Krāsaini tekstilmateriāli
    6. Ēnojuma biezums”: Biezas
    7. Ēnojuma novietojums Iekšējs
    8. Nospiediet pogu Saglabāt
  3. Nospiediet Zobratu pie Ziemeļu fasāde**
  4. Izvēlieties +Pievienot logu
  5. Aizpildiet laukus:
    1. Nosaukums: Logs
    2. Materiāls: RPKN Logi
    3. Laukums 24.8
    4. Ir ēnojuma risinājums?: X Ieķesējam
    5. Ēnojuma risinājuma tips: Krāsaini tekstilmateriāli
    6. Ēnojuma biezums”: Biezas
    7. Ēnojuma novietojums Iekšējs
    8. Nospiediet pogu Saglabāt
  6. Nospiediet Zobratu pie Rietumnu fasāde**
  7. Izvēlieties +Pievienot logu
  8. Aizpildiet laukus:
    1. Nosaukums: Logs
    2. Materiāls: RPKN Logi
    3. Laukums 42.8
    4. Ir ēnojuma risinājums?: X Ieķesējam
    5. Ēnojuma risinājuma tips: Krāsaini tekstilmateriāli
    6. Ēnojuma biezums”: Biezas
    7. Ēnojuma novietojums Iekšējs
    8. Nospiediet pogu Saglabāt

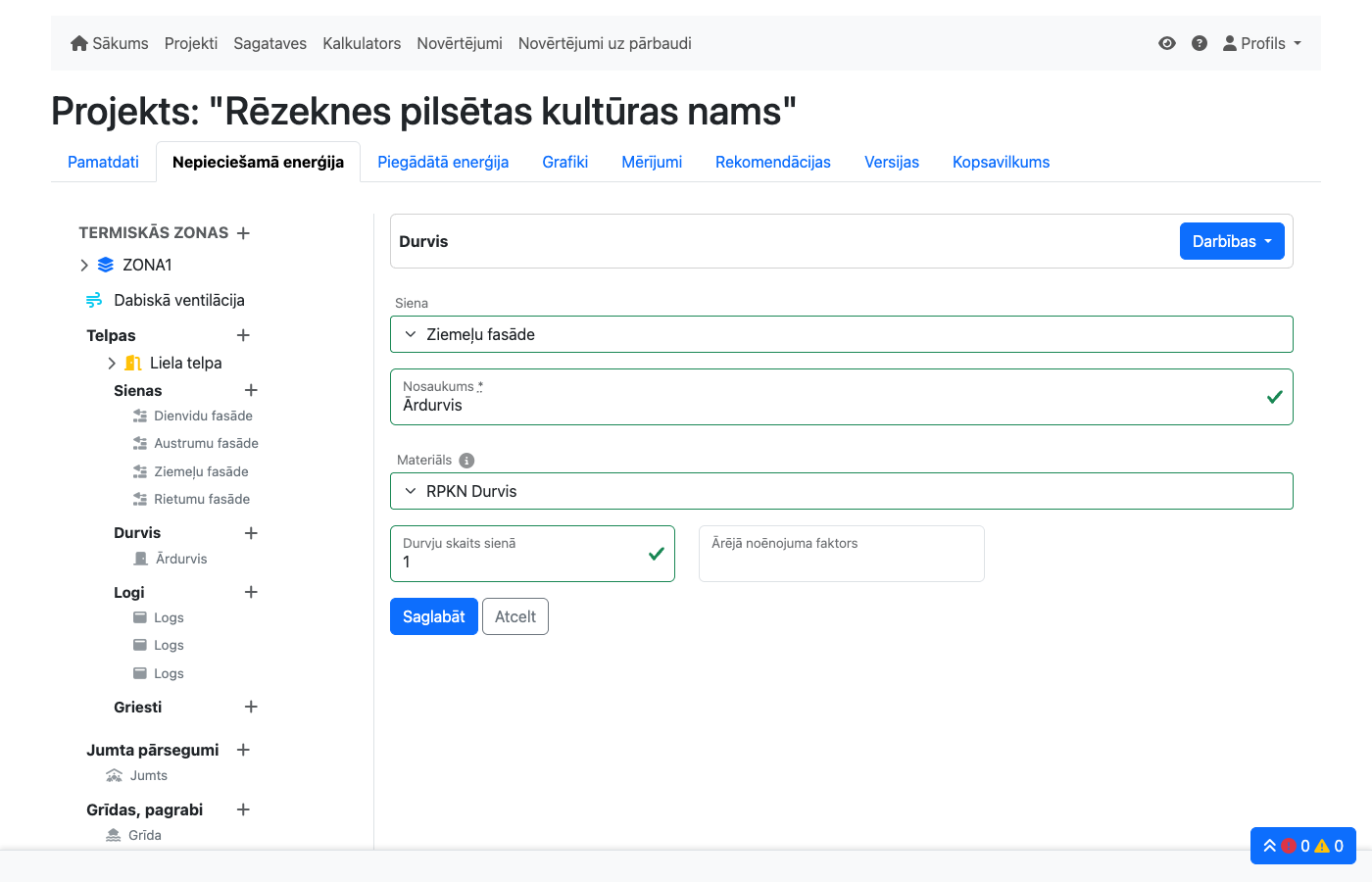

  9. Nospiediet Zobratu pie Ziemeļu fasāde**
  10. Izvēlieties +Pievienot durvis
  11. Aizpildiet laukus:
    1. Nosaukums: Ārdurvis
    2. Materiāls: RPKN Durvis
    3. Laukums 34.2
    4. Nospiediet pogu Saglabāt

Termisko tiltu pievienošana

  1. Nospiediet Zobratu pie Dienvidu fasāde**
  2. Izvēlieties +Pievienot termisko tiltu
  3. Aizpildiet laukus:
    1. Nosaukums: Logs/Ārsiena
    2. Garums: 201.02
    3. Psi vērtība: 0.05
    4. Nospiediet pogu Saglabāt Klimats
  4. Nospiediet Zobratu pie Dienvidu fasāde**
  5. Izvēlieties +Pievienot termisko tiltu
  6. Aizpildiet laukus:
    1. Nosaukums: Ārsiena
    2. Garums: 82.80
    3. Psi vērtība: 0.04
    4. Nospiediet pogu Saglabāt
  7. Nospiediet Zobratu pie Austrumu fasāde**
  8. Izvēlieties +Pievienot termisko tiltu
  9. Aizpildiet laukus:
    1. Nosaukums: Ārsiena
    2. Garums: 15.25
    3. Psi vērtība: 0.04
    4. Nospiediet pogu Saglabāt
  10. Nospiediet Zobratu pie Ziemeļu fasāde**
  11. Izvēlieties +Pievienot termisko tiltu
  12. Aizpildiet laukus:
    1. Nosaukums: Durvis/Ārsiena
    2. Garums: 77.22
    3. Psi vērtība: 0.05
    4. Nospiediet pogu Saglabāt
  13. Nospiediet Zobratu pie Ziemeļu fasāde**
  14. Izvēlieties +Pievienot termisko tiltu
  15. Aizpildiet laukus:
    1. Nosaukums: Logs/Ārsiena
    2. Garums: 69.82
    3. Psi vērtība: 0.05
    4. Nospiediet pogu Saglabāt
  16. Nospiediet Zobratu pie Ziemeļu fasāde**
  17. Izvēlieties +Pievienot termisko tiltu
  18. Aizpildiet laukus:
    1. Nosaukums: Ārsiena
    2. Garums: 44.82
    3. Psi vērtība: 0.04
    4. Nospiediet pogu Saglabāt
  19. Nospiediet Zobratu pie Rietumu fasāde**
  20. Izvēlieties +Pievienot termisko tiltu
  21. Aizpildiet laukus:
    1. Nosaukums: Logs/Ārsiena
    2. Garums: 120.5
    3. Psi vērtība: 0.05
    4. Nospiediet pogu Saglabāt
  22. Nospiediet Zobratu pie Rietumu fasāde**
  23. Izvēlieties +Pievienot termisko tiltu
  24. Aizpildiet laukus:
    1. Nosaukums: Ārsiena
    2. Garums: 55.2
    3. Psi vērtība: 0.04
    4. Nospiediet pogu Saglabāt

Klimats

Piegādātā enerģija

Lai nodefinētu piegādāto enerģiju izmantosim standartā minēto ģeneratoru, mezglu un starotāju jēdzienus. Ģenerators vai ģeneratora mezgls ir punkts, kur ēkā ienākošo enerģijas nesēju pārvērš kWh. Tā kā enerģijas nesēji var būt dažādi, tad arī ģeneratori var būt vairāki. Ģeneratori saņem enerģiju no gāzes, malkas, elektrības utt.. Saražto enerģiju tālāk atdod enerģijas piegādes mezgliem. Mezgli ir punkti, kuros enerģija sadalās un tiek nogādāta dažādiem starotājiem. Mezglus izmanto, lai apvienotu, piemēram, enerģiju, kas nāk no granulu apkures katla ar to, kas nāk no elektrotīkla, ja vienā apkures zonā ir gan elektriskie sildītāji, gan radiatori. Piegādāto enerģiju sāk definēt no starotāja, kas ir punkts, kur piegādātā enerģija nonāk ēkā. (Radiators, siltās grīdas, ūdens krāns, ventilācijas atveres vai kondicionieris)

Rēzeknes pilsētas kultūras namā ir s šādas sistēmas, kam definēsim starotājus:

  • Apkure no centralizētās siltumapgādes sistēmas ar radiatoriem.
  • Četras rekuperācijas iekāras ar dzesēšanu (siltumsūknis)
  • Karstā ūdens sistēma no centralizētās siltumapgādes sistēmas

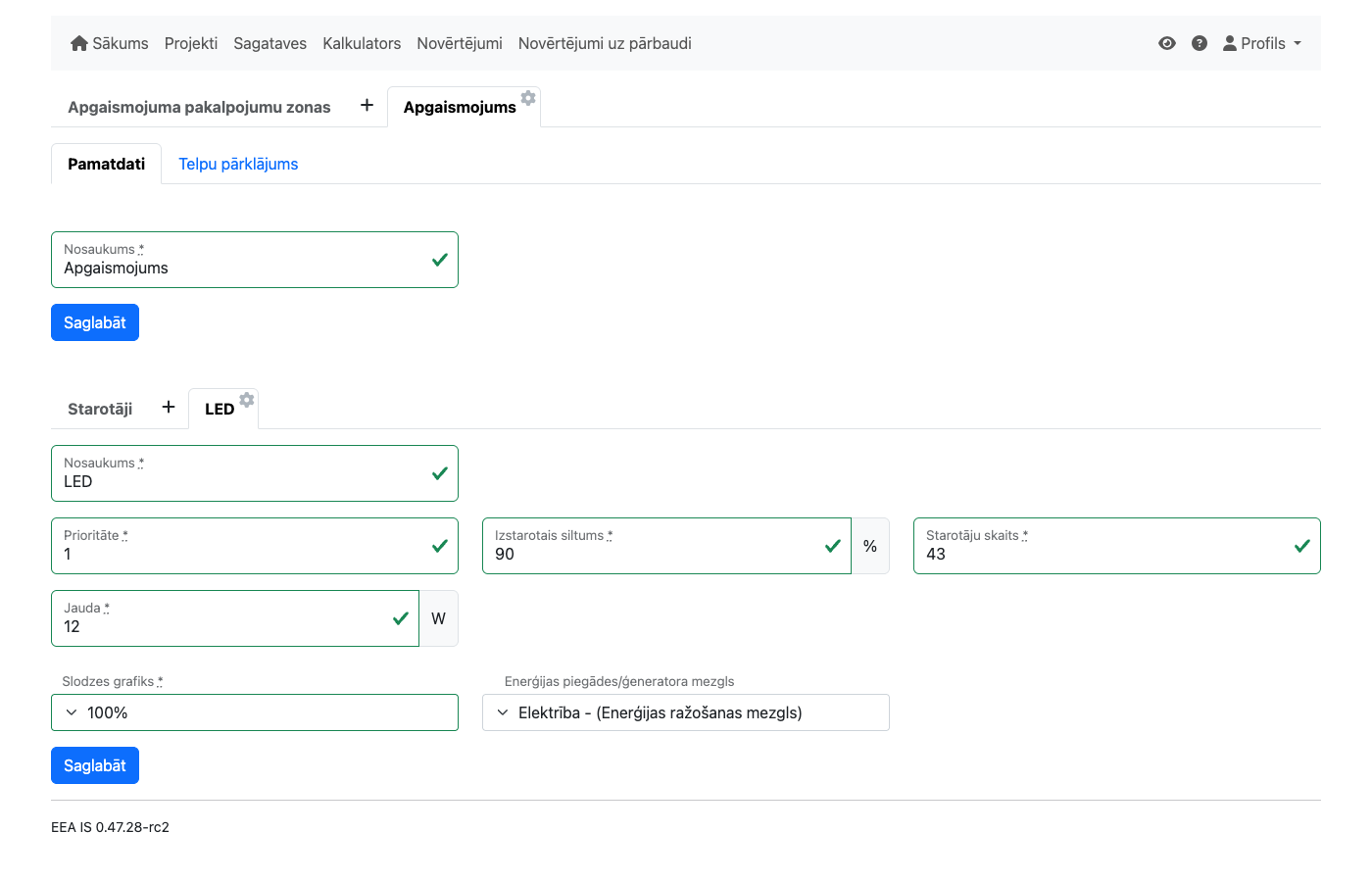

  • Apgaismojums

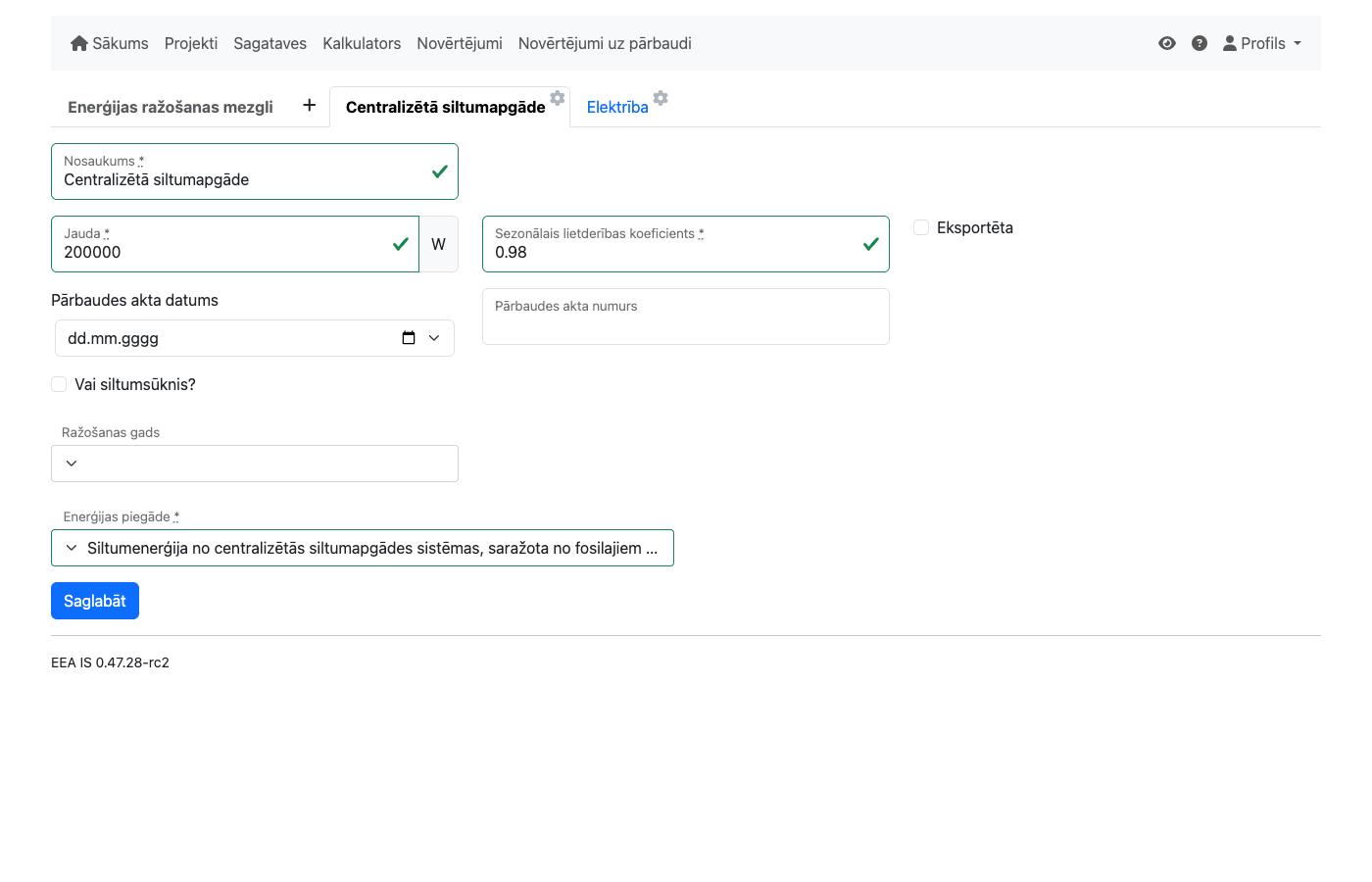

Tā kā šeit nav sarežģītu sistēmu, tad iztiksim bez mezgliem un slēgsim tās pa taisno pie enerģijas ģeneratoriem, kas šajā gadījumā būs divi:

  • Elektrība no tīkla
  • Centralizēta siltumapgāde

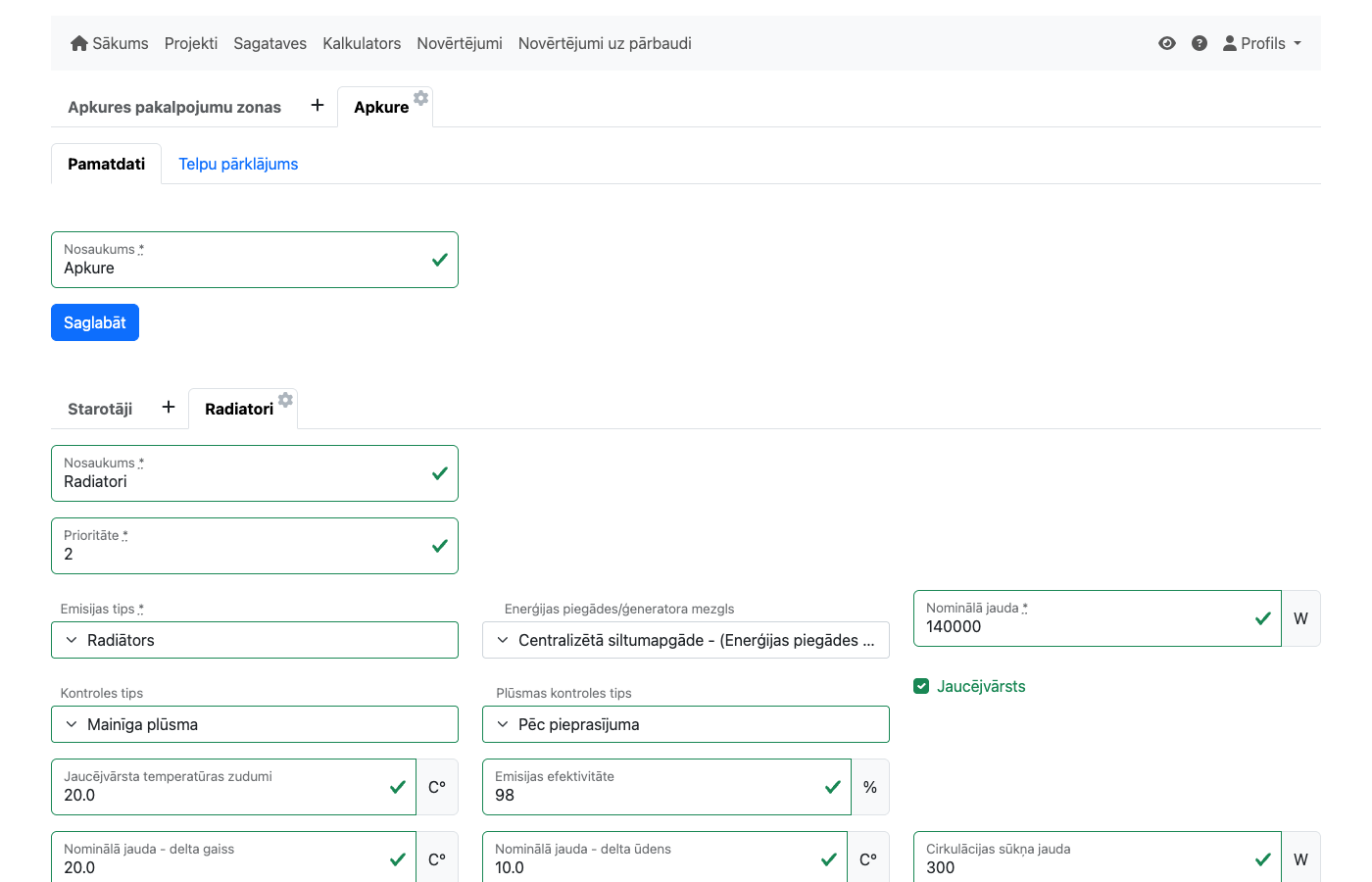

Apkures zona

Te izveidosim Apkures zonu ar telpu pārklājumu un ndefinēsim galvenos parametrus apkures “starotājiem”.

Nospiediet uz Piegādātā enerģija, tad izvēlieties Apkures zona.

  1. Nospiediet uz + pie Apkures pakalpojumu zonas
  2. Nosaukums: Apkure
  3. Nospiediet pogu Saglabāt
  4. Izvēlieties Telpu pārklājums un nospiediet pogu +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Telpa: Liela telpa
    2. Pārklājums: 100%
    3. Nospiediet pogu Saglabāt
  6. Aizpildiet Starotāji laukus
    1. Nosaukums: Radiatoro
    2. Prioritāte 2 1.prioritāti liksim siltajam ūdenim
    3. Zudumi: 5
    4. Emisijas tips: Radiators
    5. Kontroles tips: Mainīga plūsma
    6. Plūsmas kontroles tips: Pēc pieprasījuma
    7. Enerģijas piegādes mezgls: Apkure
    8. Termiskā zona, kur nonāk zudumi: ZONA1
    9. Jaucējvārsts: Ieķeksējiet Jābūt zaļam
    10. Jaucējvārsts-delta 20
    11. Emisijas efektivitāte: 98
    12. Nominālā jauda: 140000
    13. Nominālā jauda - delta gaiss: 20
    14. Nominālā jauda - delta ūdens: 10
    15. Cirkulācijas sūkņa jauda: 300
    16. Papildus enerģija: 195
    17. Papildus enerģijas atgūšanas faktors: 0.8
    18. Vienkāršotie zudumi: 3
    19. Kāpinātājs: 1
    20. Maksimālā plūsma - delta: 20
    21. Manuāli noteikta plūsmas temperatūra: Atstāj tukšu
    22. Maksimālā plūsmas temperatūra: 80
    23. Vēlamā plūsmas temperatūra: 60
    24. Nospiediet pogu Saglabāt

Klimats

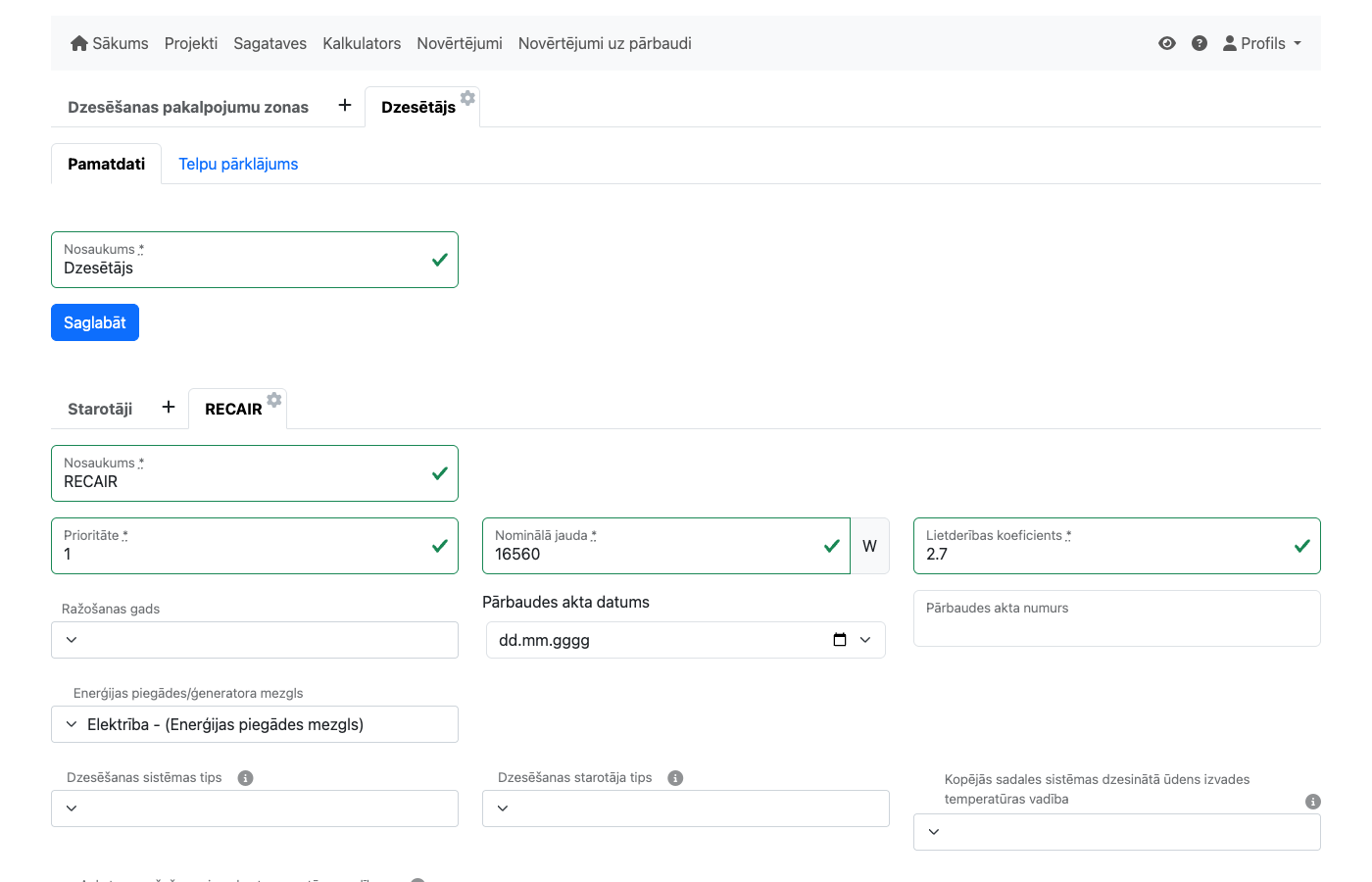

Dzesēšanas zona

Nospiediet uz Piegādātā enerģija, tad izvēlieties Dzesēšanas zona.

  1. Nospiediet uz + pie Dzesēšanas pakalpojumu zonas
  2. Nosaukums: Dzesēšana
  3. Nospiediet pogu Saglabāt
  4. Izvēlieties Telpu pārklājums un nospiediet pogu +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Telpa: Liela telpa
    2. Pārklājums: 100%
    3. Nospiediet pogu Saglabāt
  6. Aizpildiet Starotāji laukus
    1. Nosaukums: RECAIR
    2. Nominālā jauda: 16560 Visu iekārtu kopējā jauda
    3. Lietderības koeficients: 2.7
    4. Enerģijas piegādes mezgls Elektrība
    5. Termiskā zona, kur nonāk zudumi: ZONA1
    6. Nospiediet pogu Saglabāt

Dzesēšana

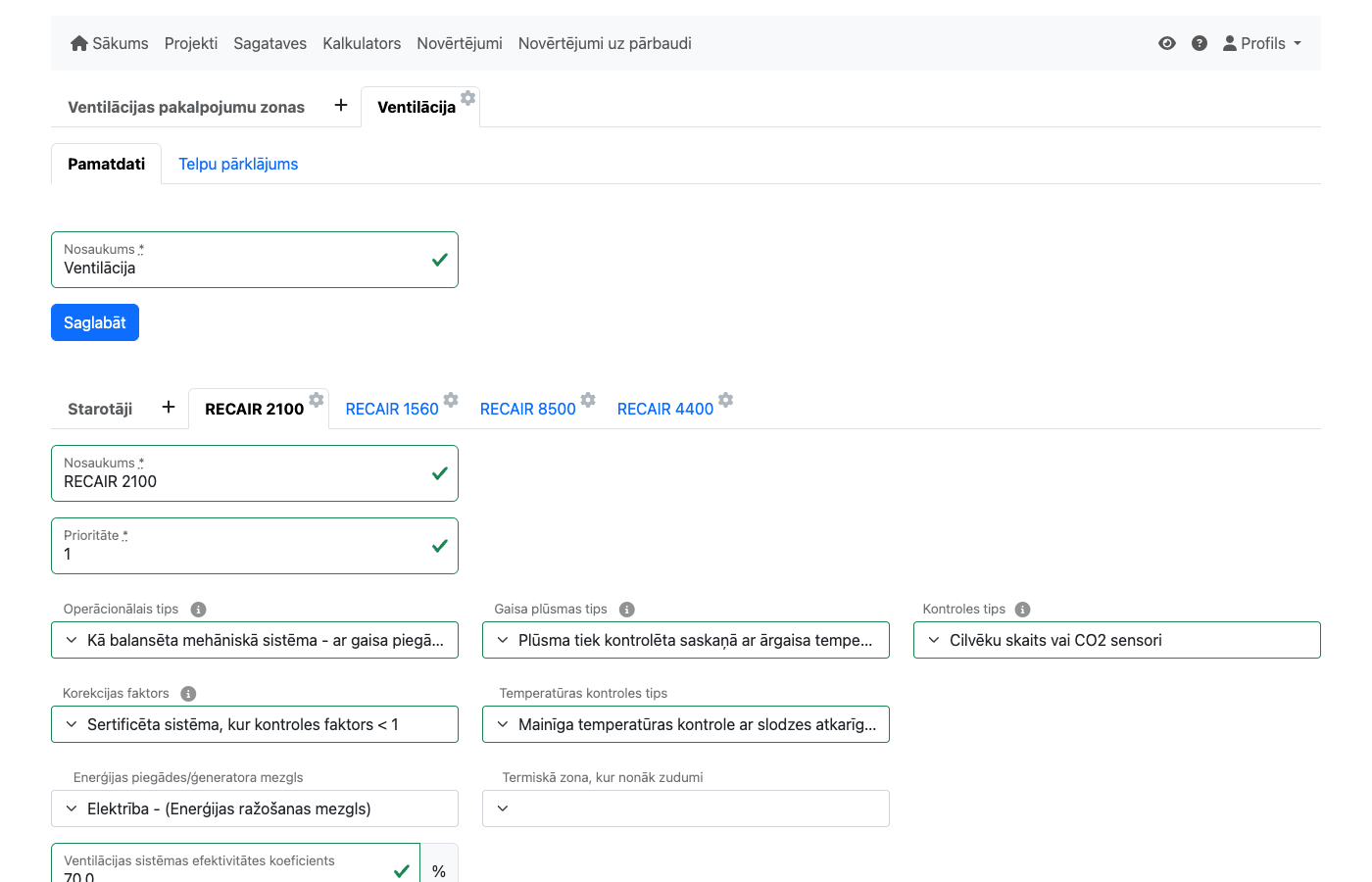

Ventilācijas zona

Rēzenes kultūras namā ir uzstādītas 4 rekuperācijas iekārtas ar iebūvētu siltumsūkni. Ventilāciju un dzesēšanu definēsim atšķirīgās zonās. Nospiediet uz Piegādātā enerģija, tad izvēlieties Ventilācijas zona.

  1. Nospiediet uz + pie Ventilācijas pakalpojumu zonas
  2. Nosaukums: Ventilācija
  3. Nospiediet pogu Saglabāt
  4. Izvēlieties Telpu pārklājums un nospiediet pogu +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Telpa: Liela telpa
    2. Pārklājums: 100%
    3. Nospiediet pogu Saglabāt
  6. Aizpildiet Starotāji laukus
    1. Nosaukums: RECAIR 2100
    2. Prioritāte: 1
    3. Ventilācijas veids: Mehānisks
    4. Operacionālais tips: Kā balansēta mehāniskā sistēma - ar gaisa piegādes un izvades plūsmu
    5. Gaisa plūsmas tips: Plūsma tiek kontrolēta saskaņā ar ārgaisa temperatūras prasībām
    6. Kontroles tips: Cilvēku skaits vai CO2 sensori
    7. Korekcijas faktors: Sertificēta sistēma, kur kontroles faktors < 1
    8. Temperatūras kontroles tips: Mainīga temperatūras kontrole ar slodzes atkarīgu kompensēšanu
    9. Enerģijas ģenerators: Elektrība
    10. Termiskā zona, kur nonāk zudumi: ZONA1
    11. Nominālā jauda: 2100
    12. Siltumenerģijas jauda: 0 Sildīšana notiek ar centrālo apkuri
    13. Lietderības koeficients: 1
    14. Rekuperācijas sistēma: Ieķeksēts
    15. Rekuperācijas koeficients: 0.87
    16. Gaisa plūsma: 1100
    17. Ventilācijas sistēmas efektivitātes koeficients: 70
    18. Nospiediet pogu Saglabāt
  7. Nospiediet + pie Starotāji un aizpildiet laukus:
    1. Nosaukums: RECAIR 1560
    2. Prioritāte: 1
    3. Ventilācijas veids: Mehānisks
    4. Operacionālais tips: Kā balansēta mehāniskā sistēma - ar gaisa piegādes un izvades plūsmu
    5. Gaisa plūsmas tips: Plūsma tiek kontrolēta saskaņā ar ārgaisa temperatūras prasībām
    6. Kontroles tips: Cilvēku skaits vai CO2 sensori
    7. Korekcijas faktors: Sertificēta sistēma, kur kontroles faktors < 1
    8. Temperatūras kontroles tips: Mainīga temperatūras kontrole ar slodzes atkarīgu kompensēšanu
    9. Enerģijas ģenerators: Elektrība
    10. Termiskā zona, kur nonāk zudumi: ZONA1
    11. Nominālā jauda: 1560
    12. Siltumenerģijas jauda: 0 Sildīšana notiek ar centrālo apkuri
    13. Lietderības koeficients: 1
    14. Rekuperācijas sistēma: Ieķeksēts
    15. Rekuperācijas koeficients: 0.87
    16. Gaisa plūsma: 750
    17. Ventilācijas sistēmas efektivitātes koeficients: 70
    18. Nospiediet pogu Saglabāt
  8. Nospiediet + pie Starotāji un aizpildiet laukus:
    1. Nosaukums: RECAIR 4400
    2. Prioritāte: 1
    3. Ventilācijas veids: Mehānisks
    4. Operacionālais tips: Kā balansēta mehāniskā sistēma - ar gaisa piegādes un izvades plūsmu
    5. Gaisa plūsmas tips: Plūsma tiek kontrolēta saskaņā ar ārgaisa temperatūras prasībām
    6. Kontroles tips: Cilvēku skaits vai CO2 sensori
    7. Korekcijas faktors: Sertificēta sistēma, kur kontroles faktors < 1
    8. Temperatūras kontroles tips: Mainīga temperatūras kontrole ar slodzes atkarīgu kompensēšanu
    9. Enerģijas ģenerators: Elektrība
    10. Termiskā zona, kur nonāk zudumi: ZONA1
    11. Nominālā jauda: 4400
    12. Siltumenerģijas jauda: 0 Sildīšana notiek ar centrālo apkuri
    13. Lietderības koeficients: 1
    14. Rekuperācijas sistēma: Ieķeksēts
    15. Rekuperācijas koeficients: 0.87
    16. Gaisa plūsma: 5300
    17. Ventilācijas sistēmas efektivitātes koeficients: 70
    18. Nospiediet pogu Saglabāt
  9. Nospiediet + pie Starotāji un aizpildiet laukus:
    1. Nosaukums: RECAIR 8500
    2. Prioritāte: 1
    3. Ventilācijas veids: Mehānisks
    4. Operacionālais tips: Kā balansēta mehāniskā sistēma - ar gaisa piegādes un izvades plūsmu
    5. Gaisa plūsmas tips: Plūsma tiek kontrolēta saskaņā ar ārgaisa temperatūras prasībām
    6. Kontroles tips: Cilvēku skaits vai CO2 sensori
    7. Korekcijas faktors: Sertificēta sistēma, kur kontroles faktors < 1
    8. Temperatūras kontroles tips: Mainīga temperatūras kontrole ar slodzes atkarīgu kompensēšanu
    9. Enerģijas ģenerators: Elektrība
    10. Termiskā zona, kur nonāk zudumi: ZONA1
    11. Nominālā jauda: 8500
    12. Siltumenerģijas jauda: 0 Sildīšana notiek ar centrālo apkuri
    13. Lietderības koeficients: 1
    14. Rekuperācijas sistēma: Ieķeksēts
    15. Rekuperācijas koeficients: 0.87
    16. Gaisa plūsma: 11000
    17. Ventilācijas sistēmas efektivitātes koeficients: 70
    18. Nospiediet pogu Saglabāt

    Ventilācija

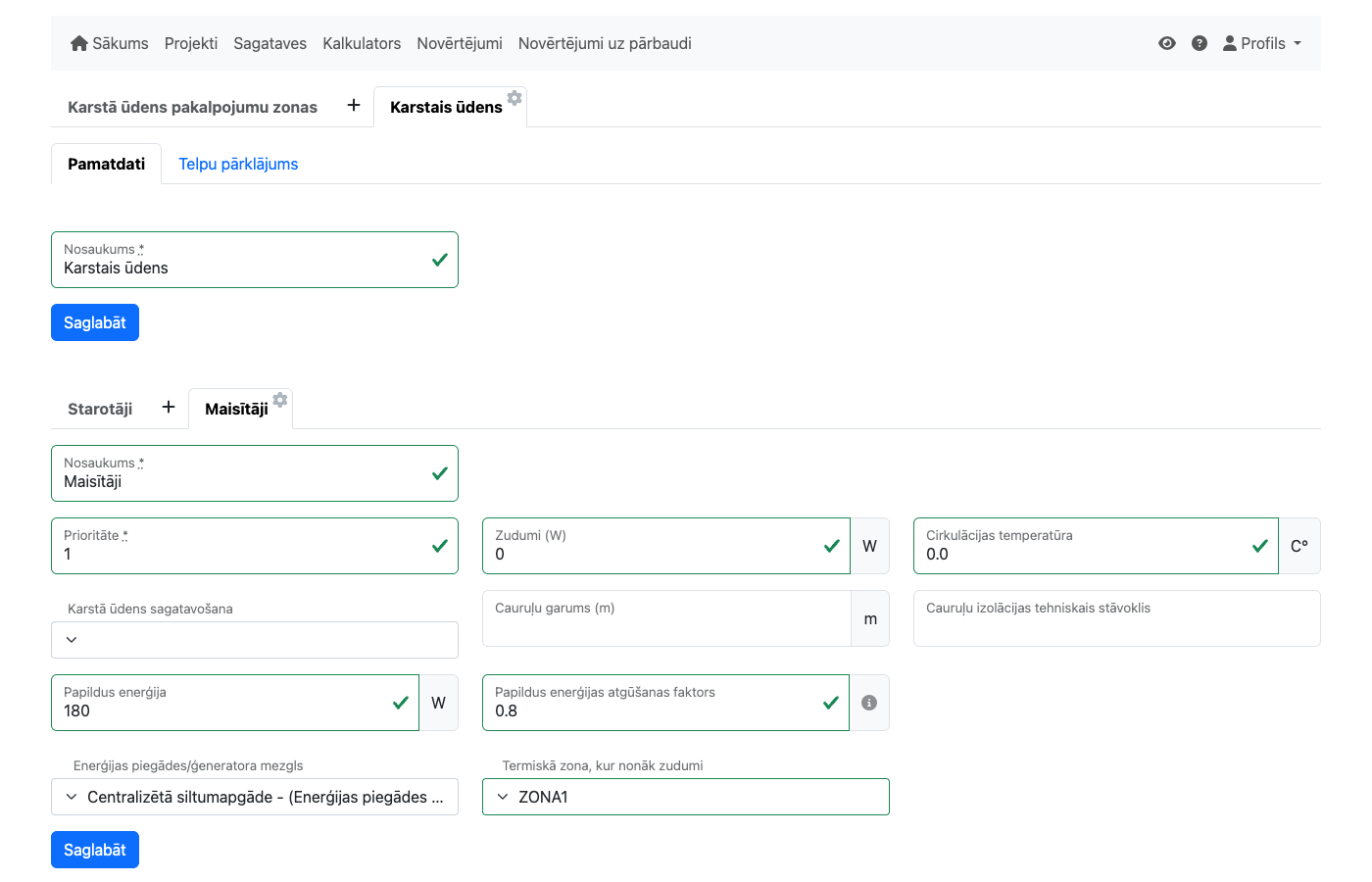

Karstā ūdens zona

Nospiediet uz Piegādātā enerģija, tad izvēlieties Karstā ūdens zona.

  1. Nospiediet uz + pie Karstā ūdens pakalpojumu zonas
  2. Nosaukums: Karstais ūdens
  3. Nospiediet pogu Saglabāt
  4. Izvēlieties Telpu pārklājums un nospiediet pogu +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Telpa: Liela telpa
    2. Pārklājums: 100%
    3. Nospiediet pogu Saglabāt
  6. Aizpildiet Starotāji laukus
    1. Nosaukums: Maisītājis
    2. Prioritāte: 1
    3. Zudumi: 2
    4. Papildu enerģija: 180
    5. Papildu enerģijas atgūšanas faktors: 0.8
    6. Enerģijas piegādes mezgls Centrālā siltumapgādes
    7. Termiskā zona, kur nonāk zudumi: ZONA1
    8. Nospiediet pogu Saglabāt

DHW

Apgaismojuma zona

Nospiediet uz Piegādātā enerģija, tad izvēlieties Apgaismojuma zona.

  1. Nospiediet uz + pie Apgaismojuma pakalpojumu zonas
  2. Nosaukums: Apgaismojums
  3. Nospiediet pogu Saglabāt
  4. Izvēlieties Telpu pārklājums un nospiediet pogu +Izveidot jaunu
  5. Aizpildiet laukus:
    1. Telpa: Liela telpa
    2. Pārklājums: 100%
    3. Nospiediet pogu Saglabāt
  6. Aizpildiet Starotāji laukus
    1. Nosaukums: LED
    2. Prioritāte: 1
    3. Izstarotais siltums: 90
    4. Starotāju skaits: 43
    5. Jauda: 12
    6. Slodzes grafiks 100 Realitātē te būtu jāizveido grafiks, kur apgaismojums strādā darbadienās, darba laikā, bet ietekme ir tik maza, ka šo nedaram.
    7. Enerģijas ģenerators: Elektrība
    8. Nospiediet pogu Saglabāt

LED

Mitrināšanas zona

Atstājiet tukšu

Sausināšanas zona

Atstājiet tukšu

Enerģijas piegādes mezgli

Atstājiet tukšu

Enerģijas ģeneratoru mezgli

Nospiediet uz Piegādātā enerģija, tad izvēlieties Enerģijas ģeneratoru mezgli.

  1. Nospiediet + pie Enerģijas ģeneratoru mezgli
  2. Aizpildiet laukus:
    1. Nosaukums: Elektrība
    2. Jauda: 64000 96A 3fāzu pieslēgums
    3. Sezonālais lietderības koeficients: 1
    4. Eksportēta: Neieķeksēts
    5. Ražošanas gads: Atstājiet tukšu
    6. Pārbaudes akta datums: Atstājiet tukšu
    7. Pārbaudes akta numurs: Atstājiet tukšu
    8. Vai siltumsūknis?: Neieķeksēts
    9. Enerģijas piegāde: Enerģija no tīkla
    10. Nospiediet pogu Saglabāt
  3. Nospiediet + pie Enerģijas ģeneratoru mezgli
  4. Aizpildiet laukus:
    1. Nosaukums: Centralizētā siltumapgāde
    2. Jauda: 200000 Starotāju jauda ir 140000, norādīts 200000, lai pietiktu. Šajā gadījumā jauda tiek ierobežota ar starotāju jaudu.
    3. Sezonālais lietderības koeficients: 0.98
    4. Eksportēta: Neieķeksēts
    5. Ražošanas gads: Atstājiet tukšu
    6. Pārbaudes akta datums: Atstājiet tukšu
    7. Pārbaudes akta numurs: Atstājiet tukšu
    8. Vai siltumsūknis?: Neieķeksēts
    9. Enerģijas piegāde: Siltumenerģija no centralizētās siltumapgādes sistēmas, saražota no fosīlajiem kurināmiem bez koģenerācijas
    10. Nospiediet pogu Saglabāt

LED

Projektu sagataves lejuplādēšanai

Šeit pieejami projektu apraksti json formātā, ko variet ielādēt EEA IS sistēmā izmantojot iespēju importēt no faila.

Piemērā aprakstītā ēka: Rēzeknes pilsētas kulturas nams

Ēka ar divām kondicionētām termiskajām zonām: Daudzdzīvokļu māja
