Aprēķinu veikšana

Kad ēkas parametri, konstrukcijas un sistēmas ir savadīti var uzsākt aprēķinus. Sistēmā ir realizēti divu veidu aprēķini:

Stundas metode
Mēneša metode

Tā kā abas aprēķinu metodes ir realizētas atbilstoši LVS EN ISO 52016-1 aprakstītajam, tad, lai sarēķinātu visas 8760 vērtības var paiet zināms laiks, tāpēc situācijas modelēšanai ekonomiskāk ir izmantot mēneša metodi, kas gala rezultātu parādīs ātrāk. Aprēķinus uzsāk sadaļā Versijas. Uzsākot aprēķinu tiek saglabāta proejktsa versija, kuru vēlāk ir iespējasm atjaunot. Mainot kaut ko projektā un uzsākot jaunu aprēķinu tiek izveidota jauna projekta versija. Versiju spiežot uz zobrata var dzēst vai no tās atjaunot sākotnējo projektu no kā aprēķins tika iegūts. Lai atjaunotu projektu jāizvēlas - klonēt un tiks izveidots jauns proejkts, projektu panelī.

versija

Izveidojot aprēķinu jānorāda aprēķina veids un metode. Ja ēkai nav nodefinētas sistēmas, tad aprēķins tiks veikts pieņemot, ka piegādātās enerģijas jauda nav ierobežota. Pēc aprēķina biegām ir iespējamas lejupplādēt datus json formātā un analizēt citās sitēmās.

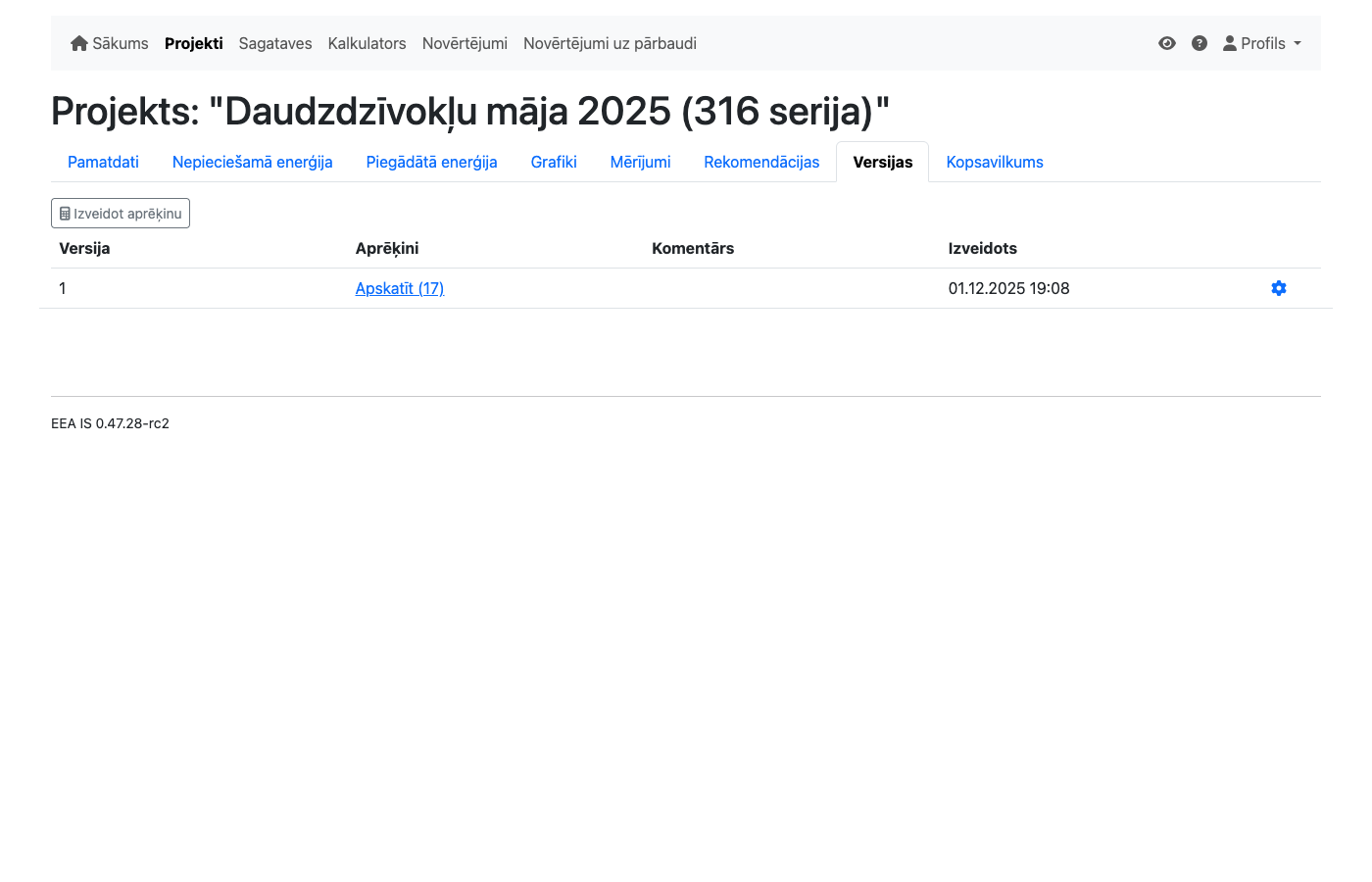

rezultati

JSON vērtību atšifrējums

thermal_zones: Termālās zonas
ref_key: Atsauces atslēga termālajai zonai vai telpai
title: Nosaukums
temperature_indoors_calculation: Iekšējā aprēķina temperatūra (grādi pēc Celsija)
temperature_outdoors_average: Vidējā āra temperatūra (grādi pēc Celsija)
reference_area: Atsauces platība kvadrātmetros
reference_volume: Atsauces tilpums kubikmetros
total_room_height: Kopējais telpas augstums metros
rooms: Saraksts ar telpām
height: Telpas augstums metros
external_area: Ēkas ārējā platība kvadrātmetros
average_uvalue: Vidējais ēkas siltuma caurlaidības koeficients (U vērtība)
total_heat_loss_coefficient: Kopējais siltuma zuduma koeficients
max_uvalue: Maksimālā siltuma caurlaidības vērtība (U vērtība)
max_total_uvalue: Maksimālā kopējā U vērtība
average_hvalue: Vidējā H vērtība (siltuma pārvades koeficients)
max_hvalue: Maksimālā H vērtība
room_count: Telpu skaits ēkā
eta_gn_heating: Apkures sistēmas efektivitāte
calculation_method: Aprēķinu metode (piemēram “hourly” – stundu metode)
cooling_avgt_set: Vidējā mērķa temperatūra dzesēšanai
heating_avgt_set: Apkures vidējā mērķa temperatūra (grādi pēc Celsija)
cooling_avgt: Vidējā dzesēšanas temperatūra
vent_exchange_order: Ventilācijas gaisa apmaiņas kārtība
vent_heat_recovery: Ventilācijas siltuma atgūšanas koeficients
vent_heat_loss: Ventilācijas siltuma zuduma koeficients
heating_requirement_per_sq_meter: Apkures prasība uz kvadrātmetru
building_air_permeability: Ēkas gaisa caurlaidība
building_height: Ēkas augstums
building_width: Ēkas platums
building_length: Ēkas garums
project_version: Projekta versija
total_distributed_energy: Kopējā piegādātā enerģija
total_energy: Kopējā enerģija
input_types: Enerģijas ievades veidi
required_energy: Nepieciešamā enerģija
generators: Ģeneratori
energy: Enerģijas daudzums
total_required_energy: Kopējā nepieciešamā enerģija
total_renewable_energy: Kopējā atjaunojamā enerģija
total_non_renewable_energy: Kopējā neatjaunojamā enerģija
total_co2_emissions: Kopējās CO2 emisijas
heating: Apkures informācija
hot_water: Karstā ūdens informācija
cooling: Dzesēšanas informācija
ventilation: Ventilācijas informācija
air_humidification: Gaisa mitrināšanas informācija
air_dehumidification: Gaisa sausināšanas informācija
lighting: Apgaismojuma informācija
energy_sources: Enerģijas avoti
theta_ext_air: Ārējā gaisa temperatūra
heating_hours: Apkures stundas
cooling_hours: Dzesēšanas stundas
heating_insufficient_hours: Nepietiekamas apkures stundas
cooling_insufficient_hours: Nepietiekamas dzesēšanas stundas
heating_sun_gains: Saules enerģijas ieguvumi apkurei
heating_internal_gains: Iekšējie enerģijas ieguvumi apkurei
theta_h_min: Minimālā iekšējā temperatūra apkures periodā
theta_max: Maksimālā iekšējā temperatūra dzesēšanas periodā
conditioned: Vai termālā zona ir kondicionēta (true/false)
phi_sol_zi: Saules siltuma ieguvumi (Wh)
phi_int: Kopējie iekšējie siltuma ieguvumi (Wh)
phi_hc_ld_act: Apkures / dzesēšanas nepieciešamā enerģija (Wh)
theta_c_set: Dzesēšanai uzstādītā temperatūra (C)
theta_h_set: Apkurei uzstādītā temperatūra (C)
phi_hc_ld_unlim: Nerādāma vērtība
theta_int_air: Iekštelpu gaisa temperatūra
theta_int_op: Sajūtamā iekštelpu temperatūra
theta_ve_sup: Ventilācijas pieplūdes temperatūra
vent_phi_sup: Ventilācijas plūsma (m³/h uz m²)
h_ve: Ventilācijas siltuma pārneses koeficients (Hve W/K)
q_nd_heating: Apkurei nepieciešamā enerģija (Wh)
q_int: Kopējie iekšējie siltuma ieguvumi (Wh)
q_sol: Saules siltuma ieguvumi (Wh)
q_tr_heating: Kopējie siltuma zudumi ar pārvadi apkurei (Wh)
q_tr_cooling: Kopējie siltuma zudumi ar pārvadi dzesēšanai (Wh)
q_ve_heating: Kopējie siltuma zudumi ar ventilāciju apkures periodā (Wh)
q_nd_cooling: Dzesēšanai nepieciešamā enerģija (Wh)
q_ve_cooling: Kopējie siltuma zudumi ar ventilāciju dzesēšanas periodā (Wh)
q_r_sky: Uz debesīm izstarotais siltums (Wh)
theta_ext_avg: Āra klimata vidējā mēneša temperatūra
theta_vent_sup_heating: Vidējā ventilācijas pieplūdes temperatūra
theta_int_calc_heating: Apkurei uzstādītā temperatūra
h_ve_heating: Siltuma pārneses koeficients ventilācijai apkurei (Hve W/K)
h_ve_cooling: Siltuma pārneses koeficients ventilācijai dzesēšanai (Hve W/K)
tau_heating: Termiskās zonas inerces laika konstante apkurei (h)
tau_cooling: Termiskās zonas inerces laika konstante dzesēšanai (h)
gamma_heating: Siltuma bilances koeficients apkurei (-)
gamma_cooling: Siltuma bilances koeficients dzesēšanai (-)
eta_gn_heating: Ieguvumu izmantošanas faktors apkurei (-)
eta_ht_cooling: Ieguvumu izmantošanas faktors dzesēšanai (-)
vent_airfow_heating: Ventilācijas plūsma apkurei (m³/h uz m²)
vent_airfow_cooling: Ventilācijas plūsma dzesēšanai (m³/h uz m²)

Energoefektivitātes novērtējuma izsaukšana

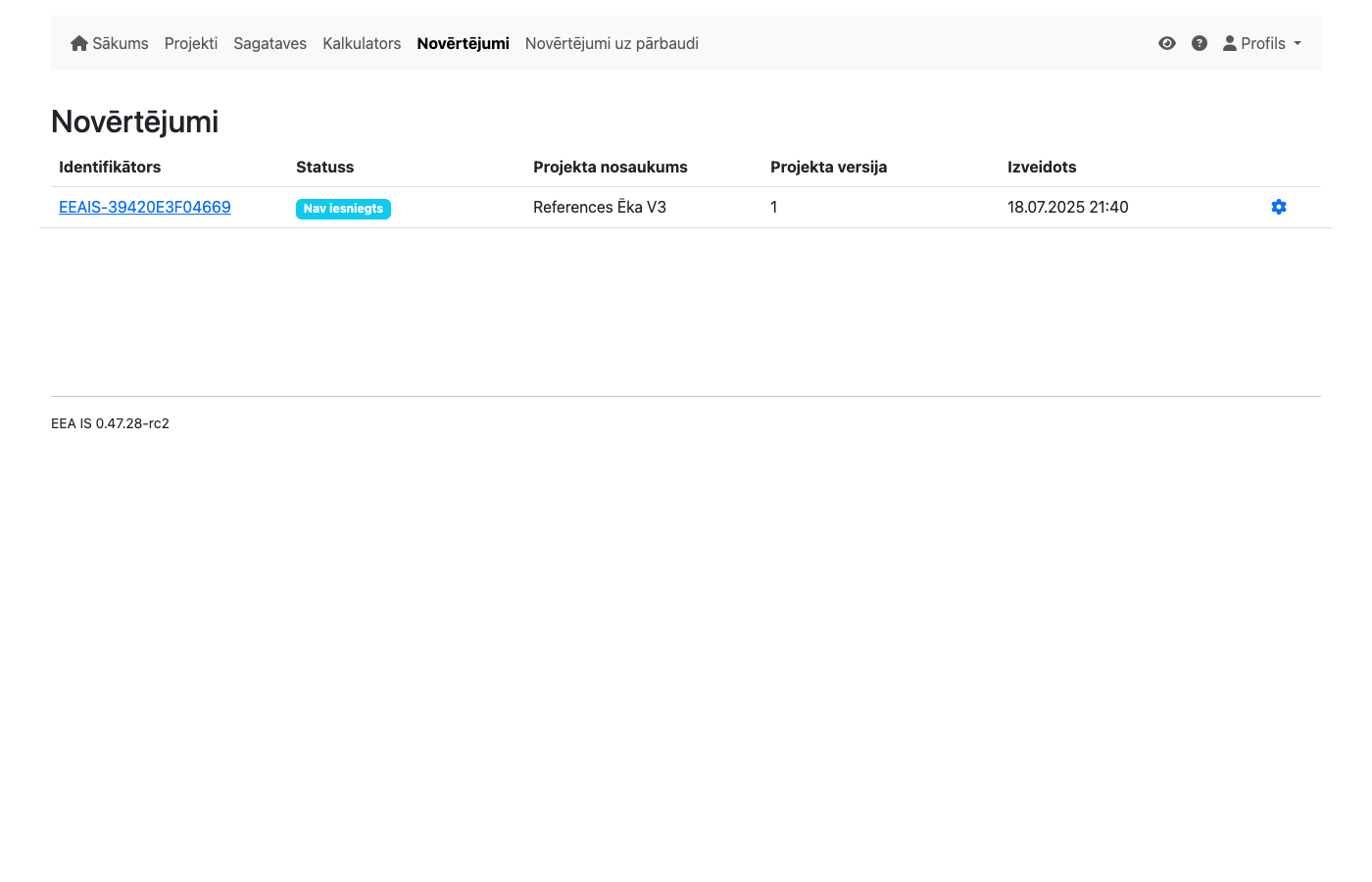

Lai izveidotu ēkas energoefektivitātes novērtējumu, ko vēlāk var saglabāt un ielādēt BIS sistēmā sertifikācijas veikšanai jāiet uz sadaļu Kopsavilkums. Kreisajā pusē pie versijām izvēlamies konkrēto versiju, ko vēlamies apskatīt. Kad versija izvēlēta spiežam pogu Izveidot novērtējumu. izveidotais novērtējums parādīsies sadaļā Novērtējumi, ko var redzēt lapas augšējā izvēļņu rindā. Te būs redzams novērtējuma identifikators pēc kā BIS sistēma tos varēs atrast, proejkta versijas nr. un izveidošanas datums. Spiežot pogu Lejupielādēt saņemsiet failu BIS definētajā formātā.

evaluations

Rezultātu kopsvilkums

Mērījumu projektos (nav konstrukciju)

Atveriet mērījumu projektu un nospiediet izvēlni “Kopsavilkums”. Ja trūkst mērījumu datu, parādās ziņojumi: - Nav ievadīti dati par apkures patēriņu - Nav ievadīti dati par karstā ūdens patēriņu

Tādā gadījumā nospiediet Patēriņa uzskaite un ievadiet trūkstošos mērījumus. Ja mērījumi ir ievadīti tad Mērījumu projekta pārskatā redzams:

Energoefektivitātes klase
Ēka atbilst gandrīz nulles enerģijas ēkas prasībām
Piegādātās enerģijas novērtējums – Karstais ūdens (kWh/m2)
Piegādātās enerģijas novērtējums - Ventilācija (kWh/m2)
Piegādātās enerģijas novērtējums - Apkure (kWh/m2)
Piegādātās enerģijas novērtējums - Apgaismojums (kWh/m2)
Piegādātās enerģijas novērtējums - Dzesēšana (kWh/m2)
No atjaunojamiem energoresursiem ēkā saražotā enerģija (kWh/m2) gadā
Primārās neatjaunojamās enerģijas novērtējums (kWh/m2) gadā
Kopējās primārās enerģijas novērtējums (kWh/m2) gadā
Oglekļa dioksīda (CO2) emisijas novērtējums (t) CO2 gadā
Ēkas kopējā platība (m2)
Ēkas aprēķina platība (m2)
Ēkas aprēķina tilpums (m3)
Ēkas stāva vidējais augstums (m)

Aprēķinu projektos (ar konstrukcijām)

Atveriet projektu un nospiediet izvēlni “Kopsavilkums” — atveras versija ar aprēķiniem. Ja nav neviena aprēķina, parādās uzraksts: “Šobrīd nav aprēķinu versijas. Vai izveidot jaunu?”
Nospiediet “Izveidot aprēķinu” un izvēlieties:
- Primārā enerģija (stundas metode)
- Primārā enerģija (mēneša metode)
Uzsāksies jauns aprēķins — pēc pabeigšanas pārejiet uz 4. soli.
Nospiediet uz versijas, ja vēlaties apskatīt citu aprēķinu, un izvēlieties atbilstošo projekta versiju un metodi (stundas vai mēneša). Ja versijai ir veikts aprēķins, tas ielasīsies lapā un atskaite kļūs pieejama. Ja aprēķins nav veikts, parādīsies uzraksts: “Projekta versijai trūkst primārās enerģijas aprēķins.”
Atskaitē dodieties uz:

Atskaites sākums:

Attēli, ja tādi ir tikuši pievienoti
Nepieciešamās enerģijas novērtējums - Karstais ūdens (kWh/m2)
Nepieciešamās enerģijas novērtējums - Ventilācija (kWh/m2)
Nepieciešamās enerģijas novērtējums - Apkure (kWh/m2)
Nepieciešamās enerģijas novērtējums - Apgaismojums (kWh/m2)
Nepieciešamās enerģijas novērtējums - Dzesēšana (kWh/m2)
Iekšējie siltuma ieguvumi (kWh/m2)
Saules ieguvumi (kWh/m2)
No atjaunojamiem energoresursiem ēkā saražotā enerģija (kWh/m2) gadā
Primārās neatjaunojamās enerģijas novērtējums (kWh/m2) gadā
Kopējās primārās enerģijas novērtējums (kWh/m2) gadā
Oglekļa dioksīda (CO2) emisijas novērtējums (t) CO2 gadā
Ēkas kopējā platība (m2)
Ēkas tilpums (m3)
Ēkas vidējais augstums (m)

Pamatinformācija par ēku:

Pamatinformācija par ēku
- Nosaukums
- Adrese
- Būves gads
- Kadastra apzīmējums
- Iepriekš veiktie energoefektivitātes pasākumi
- Mansards
- Jumta stāvs
- Pazemes stāvu skaits
- Virszemes stāvu skaits
- Ēkas augstums (m)
- Ēkas platums (m)
- Ēkas garums (m)
- Ēkas kopējā platība (m2)
- Ēkas tilpums (m3)
- Ēkas vidējais augstums (m)
Pasūtītājs
- Nosaukums
- Reģistrācijas numurs
- Adrese
- Kontaktpersona
- Kontaktinformācija
Izpildītājs
- Nosaukums
Reģistrācijas numurs
- Adrese
- Kontaktpersona
- Kontakttālrunis
- Ēkas apsekošanas datums
- Dokumenta sagatavošanas datums
Informācija par aprēķina zonām un telpu grupām
- Termiskās zonas nosaukums
- Telpas nosaukums
- Tilpums (m3)
- Laukums (m2)
- Aprēķina temperatūra (C)
- Āra gaisa vidējā temperatūra (C)
Nospiediet izvēlni Versijas un izvēlieties atbilstošo versiju.
Nospiediet Apskatīt.
Izvēlieties datni project_stats stundas vai mēneša metodei un nospiediet ielādēt rezultātu.
Atveriet saglabāto json failu un apskatiet kopsavilkumu par ēku.
