Ēkas ievade

Pamatdati

Lai iegūtu vairāk informācijas par pamatdatiem, skatiet šo video:

Sekojošie lauki nepieciešami, lai varētu sagatavot novērtējumu, ko iesniegt BIS sistēmā:

• Nosaukums
• Adrese (Novads, Pilsēta, Pagasts utt., sk. ekrānformu)
• Dokumenta veids (P1)
• Energoefektivitātes novērtēšanas veids (P2)
• Pielietojuma veids (P3)
• Objekta veids (P4)
• Energosertificēšanas nolūks (P5)
• Būvniecības lieta (P6)
• Kadastra apzīmējums (P8)
• Ēkas veids (P9)
• Būves attēli (iespēja augšuplādēt līdz 3 fotogrāfijām)

Apzīmējums (Px) ir lauka apzīmējums BIS sistēmā.

Birkas (Tags)

Birkas ir palīgrīks, kas ļauj organizēt un grupēt projektus, materiālus un būvkonstrukcijas. Tās palīdz ātrāk orientēties lielā projektu sarakstā vai izcelt specifiskus elementus.

Birku veidi

Sistēma izšķir divu veidu birkas:

• Lietotāja birkas — Jūsu pašu izveidotas un pārvaldītas birkas. Katram lietotājam ir savs individuāls birku saraksts.
• Sistēmas birkas — automātiski piešķirtas birkas, kuras nevar dzēst vai pārsaukt:
  • Klonēts (dzeltena) — norāda, ka projekts ir izveidots kā cita projekta kopija.
  • Kopīgots (dzeltena) — norāda, ka projektam ir pievienoti citi lietotāji (līdzautori).

Birku pārvaldība

Birku pārvaldības logs ir pieejams projektu sarakstā vai jebkurā datu ievades formā, nospiežot uz birku iestatījumu ikonas.

• Izveide: Varat pievienot jaunu birku, norādot nosaukumu (līdz 50 rakstzīmēm) un izvēloties krāsu.
• Rediģēšana: Varat mainīt esošas birkas nosaukumu, noklikšķinot uz tā, vai mainīt krāsu, izmantojot krāsu paleti.
• Vizuālais stils: Sistēma automātiski aprēķina nepieciešamo teksta krāsu (baltu vai melnu) atkarībā no izvēlētā birkas fona, lai nodrošinātu maksimālu salasāmību.
• Dzēšana: Dzēšot birku, tā tiek noņemta no visiem elementiem visos Jūsu projektos.

Izmantošana

• Filtrēšana: Projektu sarakstā izmantojiet birkas kā filtrus, lai redzētu tikai tos projektus, kam pievienota konkrētā birka. Varat izvēlēties vairākas birkas vienlaicīgi.
• Pievienošana elementiem: Birku lauks ir pieejams gandrīz visās formās (projekta pamatdati, materiāli, sienas, telpas u.c.). Nospiediet pogu ”+”, lai izvēlētos kādu no esošajām birkām.
• Noņemšana: Lai noņemtu birku no konkrēta elementa, noklikšķiniet uz “×” ikonas uz attiecīgās birkas.

Ēkas raksturojošie dati

Lai iegūtu vairāk informācijas par ēku raksturojošajiem parametriem, skatiet šo video:

Šie dati arī tiek izmantoti novērtējuma izveidei un tiek izmantoti eksportējot informāciju uz BIS. Apzīmējums (Px) ir lauka apzīmējums BIS sistēmā.

• Būves gads (R1)
• Pārbūves gads (R2)
• Virszemes stāvu skaits (R3)
• Pazemes stāvu skaits (R4)
• Mansards (R5)
• Jumta stāvs (R6)
• Kopējā platība (m2) R7
• Ēkas augstums (m)
• Ēkas platums (m)
• Ēkas garums (m)

Papildu var norādīt iedzīvotāju skaitu laukā:

• Kopējais iedzīvotāju skaits Šo vērtību izmantos mehāniskās ventilācijas aprēķinā, rēķinot kopējo nepieciešamo gaisa daudzumu atbilstoši standartam.

Lai noteiktu nepieciešamā karstā ūdens daudzumu ēkā var izmantot divas pieejas.

Vērtība no standarta

Lai sarēķinātu cik daudz karstā ūdens ēkai ir nepieciešams jānorāda:

• Karstā ūdens aprēķina metode (saraksts)
• Ēku aktivitātes tips kartā ūdens enerģijas aprēķinam (saraksts)
• Vienību skaits (karstā ūdens aprēķinam) – lauks parādās tikai gadījumos, ja Ēku aktivitātes sarakstā ir izvēlēts tips, kam jānorāda vienības. (Izvēloties Slimnīcas palāta vai pacientu telpa. Pie vienībām būs jānorāda gultu daudzums.)
• Karstā ūdens piegādes temperatūra (grādi)
• Aukstā ūdens piegādes temperatūra (grādi)
• Ūdens noslodzes grafiks

Papildu parādīsies informatīvs (pelēks) lauks “Aprēķinātais ūdens daudzums pēc standarta vērtībām”

Aprēķinātās vērtības

Šajā gadījumā jānorāda:

• Ūdens daudzums dienā (l/d)
• Karstā ūdens piegādes temperatūra (grādi)
• Aukstā ūdens piegādes temperatūra (grādi)
• Ūdens noslodzes grafiks

Lai veiktu aprēķinu ir jānorāda karstā ūdens noslodzes grafiks, to var izveidot sadaļā “Sagataves” vai “Resursi” pie “Slodzes grafiki”, izvēloties “Grafiku vērtību veids” - “Ūdens slodzes grafiks - dienā jāsastāda 100%” Veicot aprēķinu pēc stundu metodes siltuma ieguvumi tiks rēķināti atbilstošajās stundās. Mēneša metodē šis parametrs netiks ņemts vērā, bet grafiks ir jānorāda, citādi aprēķins nenotiks.

Pasūtītājs

Ievadītās vērtības tiks izmantotas drukājot atskaiti.

Izpildītājs

Ievadītās vērtības tiks izmantotas drukājot atskaiti.

Temperatūras un noslodzes grafiki

Termiskajai zonai var norādīt komforta kategoriju atbilstoši standartam ISO EN 16798-1 pielikums B. Sistēma ļauj norādīt atsevišķas komforta kategorijas apkurei, dzesēšanai un ventilācijai.

Tāpat var izvēlēties ventilācijas aprēķina metodi:

• Balstoties uz CO2 līmeni vai cilvēku skaitu
• Balstoties uz gaisa plūsmas intensitāti

Klimatisko datu piesaiste projektam

Pēc noklusējuma sistēmā ir ielādēti dati par 22 apdzīvotām vietām. Dati satur informāciju par Sauli, temperatūru un vēju, katrā tipiskā gada stundā. Gadījumā ja aprēķinam vajag citus datus, tos var piesaistīt pats aprēķinu veicējs. Datiem jābūt struktuŗetiem šādā veidā:

"outputs": {
  "tmy_hourly": {
    "time": "20070101:0000",
    "T2m": 5.23,
    "RH": 79.72,
    "G(h)": 0,
    "Gb(n)": 0,
    "Gd(h)": 0,
    "IR(h)": 242.14,
    "WS10m": 1.92,
    "WD10m": 30,
    "SP": 100570
  }
}

Kur:

• time - UTC laiks formātā yyyymmdd:hhmm
• “t2m” – gaisa temperatūra C
• RH – relatīvais mitrums %
• G(h) – kopējā saules radiācija pret horizontālu plakni W/m²
• Gb(n) – tiešā radiācija perpendikulāri pret elementu W/m²
• Gd(h) – difūzā radiācija W/m²
• IR(h) – infrasarkanā radiācija pret horizontālu plakni W/m²
• WS10m – vidējais vēja ātrums 10m augstumā m/s
• WD10m – vēja virziens 10m augstumā (0 = N, 90 = E)
• SP – virsmas atmosfēras spiediens Pa

Minētais formāts sakrīt ar šajā vietnē Photovoltaic Geographical Information System (PVGIS) - TMY Generator ģenerētajiem klimata datiem un tos var ielādēt sistēmā nemodificējot.

LVS EN ISO 52016-1:2021 izmantotā aprēķinu piemēra klimatiskie dati: Denvera

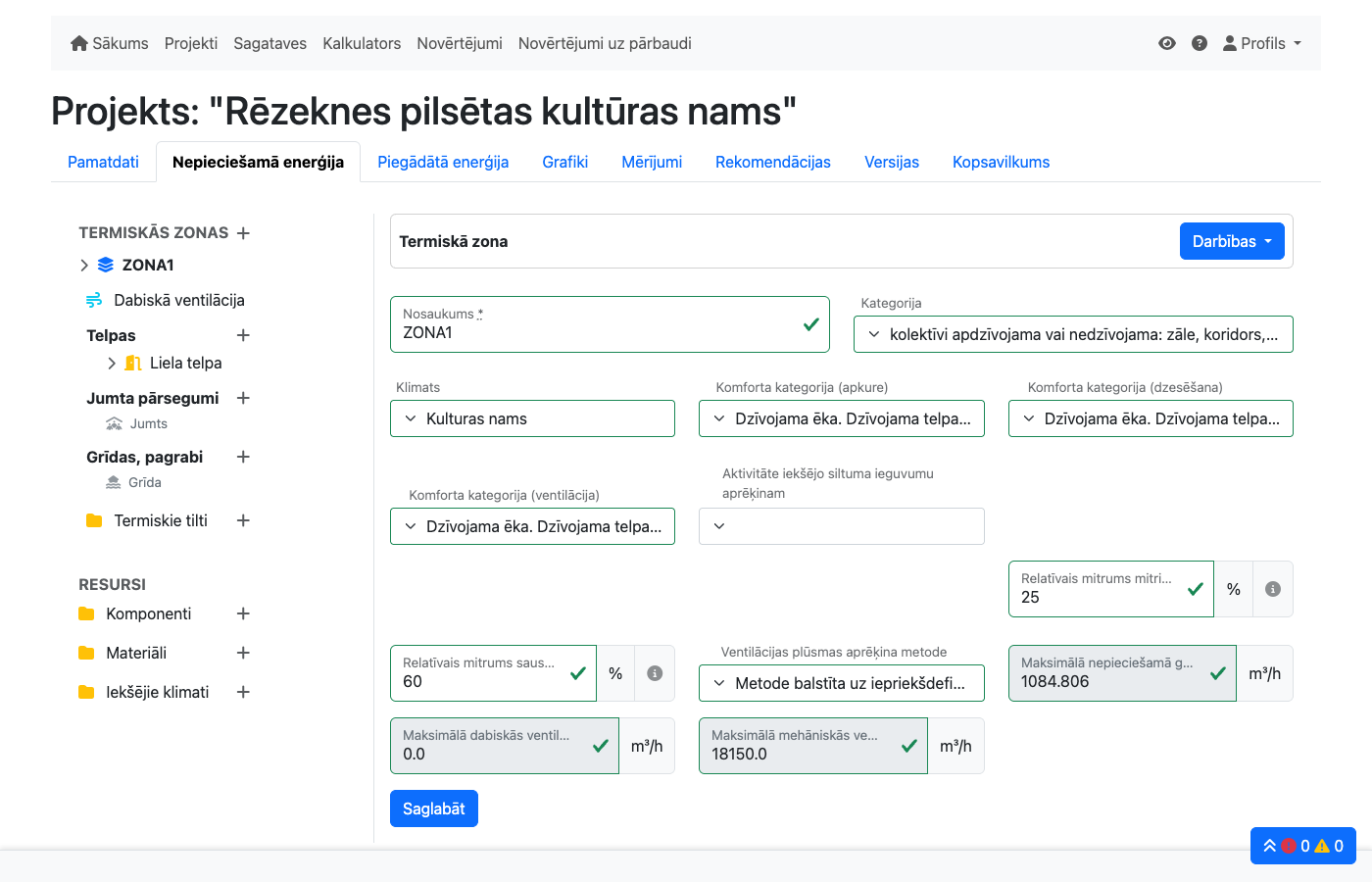

Nepieciešamā enerģija

Dati par nepieciešamo enerģiju tiek ievadīti izmantojot koka veida navigāciju kreisajā pusē. Tas ļauj ērti pārslēgties starp dažādām ēkas konstrukcijām, zonām un telpām.

Termiskās zonas

Termiskās zonas var būt vairākas, katrai termiskajai zonai var pievienot vienu vai vairākus jumtus un grīdas. Katrā termiskajā zonā var būt vairākas telpas. Telpām ir norobežojošās būvkonstrukcijas - sienas un griesti. Sienas var būt gan iekšējas konstrukcijas, kur Kontakts ir “Iekšēja konstrukcija” gan norobežojošā, kur kontakts ir “Āra gaiss”. Sienai iespējams norādīt kontaktu arī ar citu termisko zonu, kondicionētas zonas gadījumā tas pielīdzinās iekšējai konstrukcijai, bet nekondicionētas zonas gadījumā tas ir būtiski un ietekmē aprēķinu. Griesti vienmēr ir iekšēja konstrukcija. Telpai var būt vairāki griesti. Iekšējās konstrukcijas tiek izmantotas iekšējās inerces noteikšanai stundu metodes aprēķinā. Katrai termiskajai zonai ir nosaukums, lai tās varētu vēlāk identificēt gan norādot siltma pārnesi, gan beigu atskaitēs. Termiskās zonas var būt kondicionētas un nekondicionētas. Nekondicionētas termiskās zonas gadījumā ir iespēja norādīt ārēju vai iekšēju nekondicionētu zonu.

Dzīvojamo ēku telpu kategorijas

• dzīvojamā platība, virtuve, guļamistaba, kabinets, vannas istaba vai tualete
• individuāli apdzīvojama: zāle, koridors, kāpnes, bēniņi termālās norobežojošās konstrukcijas iekšpusē
• kolektīvi apdzīvojama vai nedzīvojama: zāle, koridors, kāpnes termālās norobežojošās konstrukcijas iekšpusē

Nedzīvojamo ēku telpu kategorijas

• blakus esošā telpa, kas nav kondicionēta, piemēram, noliktavas telpa vai nekondicionēti bēniņi
• termāli nekondicionēta saules telpa vai ātrijs
• priekštelpa/foajē
• koridors
• zāle, koridors ārpus termālās zonas norobežošās konstrukcijas
• biroja telpa
• mācību telpa
• slimnīcas palāta
• slimnīcas cita telpa
• viesnīcas istaba
• restorāna telpa
• restorāna virtuve
• sanāksmju vai semināru telpa
• auditorija, lekciju telpa
• teātra vai kino telpa
• serveru vai datoru telpa
• termāli kondicionēti sporta objekti
• termāli nekondicionēti sporta objekti
• telpa vairumtirdzniecības un mazumtirdzniecības pakalpojumiem (veikals)
• neapdzīvojama vannas istaba, duša, tualete, ja tā atrodas termālās zonas norobežošās konstrukcijās
• spa zona ar pirts dušu un/vai zonu atpūtai
• telpa ar iekštelpu peldbaseinu
• apkurināma noliktavas telpa
• dzesēta noliktavas telpa
• nekondicionēta noliktavas telpa
• mašīntelpa
• individuāla garāža vai kolektīva iekštelpu autostāvvieta
• šķūnis

Termiskajai zonai var norādīt komforta kategoriju atbilstoši standartam ISO EN 16798-1 pielikums B. Norādot komforta kategoriju, kas mazāka par II parādās papildu lauks obligāta komentāra sniegšanai. Neierakstot komentāru zonu nevarēs izveidot. Jānorāda vērtības mitrināšanai no 25% un sausināšanai ne vairāk kā 60%. Nekondicionētais termiskajai zonai jānorāda tikai zonas tips un gaisa apmaiņas kārta.

Termiskajai zonai obligāti jānorāda Klimats. Tas ir iekšējās temperatūras grafiks, ko izmantos aprēķinā. Grafiku var izveidot sadaļā Sagataves. Grafikā norādītajām vērtībām jābūt saskaņotām ar izvēlēto kategoriju. Sistēma nepārbauda šo atbilstību, to ir jānodrošina ekspertam pašam. Ja grafiks netiks norādīts, tad tad aprēķins nenotiks un tiks parādīta kļūda.

Dabiskā ventilācija

Katrai termiskajai zonai var konfigurēt dabiskās ventilācijas aprēķina ievaddatus. Sadaļa pieejama termiskās zonas redaktora cilnē “Dabiskā ventilācija”.

Sadaļā iespējams aktivizēt un konfigurēt šādas komponentes:

• Logu atvērumi — norāda, vai ventilācijā tiek ņemti vērā logu atvērumi.
• Degšanas iekārtas — norāda, vai zonā ir degšanas iekārtas, kas ietekmē gaisa plūsmu.
• Norobežojošo konstrukciju noplūdes — pārvalda noplūdes ceļu sarakstu. Katram ceļam norāda noplūdes koeficientu, noplūdes eksponentu, vēja spiediena koeficientu un gaisa plūsmas ceļa augstumu.
• Pasīvais / hibrīdais kanāls — konfigurē pasīvā vai hibrīdā ventilācijas kanāla parametrus, tostarp kanāla atveres laukumu, augstumu un, pēc izvēles, deflektora ietekmi.
• Ventilācijas ceļi — norāda ventilācijas atveres. Pieejami divi režīmi:
  • Standarta izkārtojums — sistēma automātiski ģenerē ventilācijas ceļus, pamatojoties uz zonas augstumu un izvēlētajiem parametriem.
  • Paplašinātā ievade — manuāli norāda katru ventilācijas ceļu ar tā koeficientu, plūsmas eksponentu, aizsega klasi un šķērsventilācijas iestatījumu.

Dabiskās ventilācijas tests

Pēc ievaddatu norādīšanas var veikt simulāciju, lai pārbaudītu aprēķinātās gaisa plūsmas. Nospied pogu “Atvērt testu” un norādi šādus parametrus:

1. Aprēķina režīms — izvēlies “Stundas tests” vai “Mēneša tests”.
2. Mēnesis — norādi mēneša numuru (1–12).
3. Diena un stunda — nepieciešamas tikai stundas testā.
4. Iekštelpas temperatūras režīms — izvēlies “Apkure” vai “Dzesēšana”.
5. Iekštelpas temperatūra — pēc izvēles norādi konkrētu temperatūru grādos.

Pēc tam nospied “Veikt testu”, lai redzētu aprēķinātās gaisa plūsmas rezultātus. Tests izmanto formā ievadītās vērtības, tostarp vēl nesaglabātās izmaiņas, tādēļ rezultātus var pārbaudīt pirms saglabāšanas.

Telpu, grīdu un jumtu klonēšana

Ja vienas termiskās zonas ietvaros nepieciešams ievadīt vairākas līdzīgas telpas, grīdas vai jumtus, Jūs varat izmantot šo elementu individuālo klonēšanas funkciju.

Kā veikt klonēšanu:

1. Kreisās puses navigācijas kokā atveriet to telpu, grīdu vai jumtu, kuru vēlaties kopēt.
2. Atvērtā elementa saskarnes augšpusē nospiediet pogu “Darbības”, izvēlieties darbību “Klonēt”.
3. Sistēma lūgs apstiprināt darbību (piemēram, “Vai tiešām vēlaties klonēt telpu?”). Pēc apstiprināšanas tiks izveidots jauns elements.

Kas tiek klonēts:

• Telpām: Tiek nokopēti telpas pamatdati (platība, tilpums, ieguvumi) un pilnīgi visas telpai piesaistītās būvkonstrukcijas (sienas, griesti) ar visiem to logiem, durvīm un termiskajiem tiltiem.
• Grīdām un jumtiem: Tiek nokopēti pilnīgi visi tehniskie parametri (laukumi, perimetri, tipi, struktūras, noēnojumi u.c.).

Pēcdarbības un nianses:

• Klonētais elements tiek izveidots tajā pašā termiskajā zonā, kurā atradās oriģināls.
• Jaunā elementa nosaukumam automātiski tiek pievienots paplašinājums “(klonēts)”.
• Tāpat kā ar zonām, pēc telpas klonēšanas ir svarīgi pārbaudīt orientāciju (Ziemeļi, Austrumi, Dienvidi, Rietumi), jo jaunuzbūvētā telpa visticamāk atrodas citā ēkas pusē, lai gan tās uzbūve (sienas materiāli un logu laukumi) ir identiska.

Termiskās zonas klonēšana

Ja ēkas aprēķinam nepieciešams izveidot vairākas līdzīgas vai identiskas termiskās zonas (piemēram, identiskus stāvus vai sekcijas), Jūs varat izmantot klonēšanas funkciju, lai izveidotu pilnīgu zonas kopiju ar visiem tās apakšelementiem. Tas būtiski paātrina darbu.

Kā veikt klonēšanu:

1. Kreisās puses navigācijas kokā (hierarhijā) atrodiet termisko zonu, kuru vēlaties kopēt.
2. Noklikšķiniet uz pogas “Darbības” blakus zonas nosaukumam.
3. Izvēlieties darbību “Klonēt”.
4. Sistēma prasīs apstiprinājumu: “Vai tiešām vēlaties klonēt termisko zonu?”. Pēc apstiprināšanas tiks izveidota jauna zona.

Kas tiek klonēts:

• Visi zonas pamatdati (nosaukums, komforta kategorija, gaisa apmaiņa, mitruma parametri).
• Piesaistītais iekšējā klimata grafiks.
• Visi piesaistītie jumti un grīdas ar to platībām un konstrukcijām.
• Visas zonā ietilpstošās telpas ar to pamatdatiem (platība, tilpums, siltuma ieguvumi).
• Visas telpām piesaistītās būvkonstrukcijas (sienas, logi, durvis, termiskie tilti) ar visiem to tehniskajiem parametriem (orientācija, gradients, materiāli).

Pēcdarbības:

• Jaunajai zonai automātiski tiks pievienots nosaukums ar paplašinājumu “(klonēts)”.
• Pēc klonēšanas ieteicams uzreiz nomainīt zonas nosaukumu uz atbilstošo (piemēram, “2. stāvs”) un pārbaudīt, vai nav nepieciešams mainīt orientāciju konstrukcijām, ja kopētā zona atrodas citā ēkas pusē.
• Jaunajai zonai būs jāpiesaista atbilstošās servisa zonas (apkure, ventilācija u.c.) sadaļā “Piegādātā enerģija”, jo piesaiste servisa zonām netiek automātiski klonēta (tās ir unikālas katrai sistēmai).

Grīdas

Termiskajai zonai var pievienot vienu vai vairākas grīdas. Katrai grīdai jānorāda struktūra no iepriekš izveidotu komponentu saraksta, laukums un iedarbībai pakļautais perimetrs. Atbilstoši LVS EN ISO 13370 termiskais tilts tiek aprēķināts automātiski un nav jānorāda. Jāizvēlās gŗidas tips no saraksta:

• Grīda uz grunts
• Aukstā pagrīde
• Apkurināts pagrabs
• Neapkurināts pagrabs
• Daļēji apkurināts pagrabs

  Grīda uz grunts

  Atbilstoši standarta nacionālajam pielikumam grunts kategorija Latvijā vienmēr tiek pieņemta:

• 1. kategorija - Smilts vai grants

Grīdai uz grunts ir iespējams norādīt perimetra siltumizolāciju (horizontālo vai vertikālo):

• Horizontālā izolācija: platums (m), biezums (m) un materiāls.
• Vertikālā izolācija: dziļums (m), biezums (m) un materiāls.

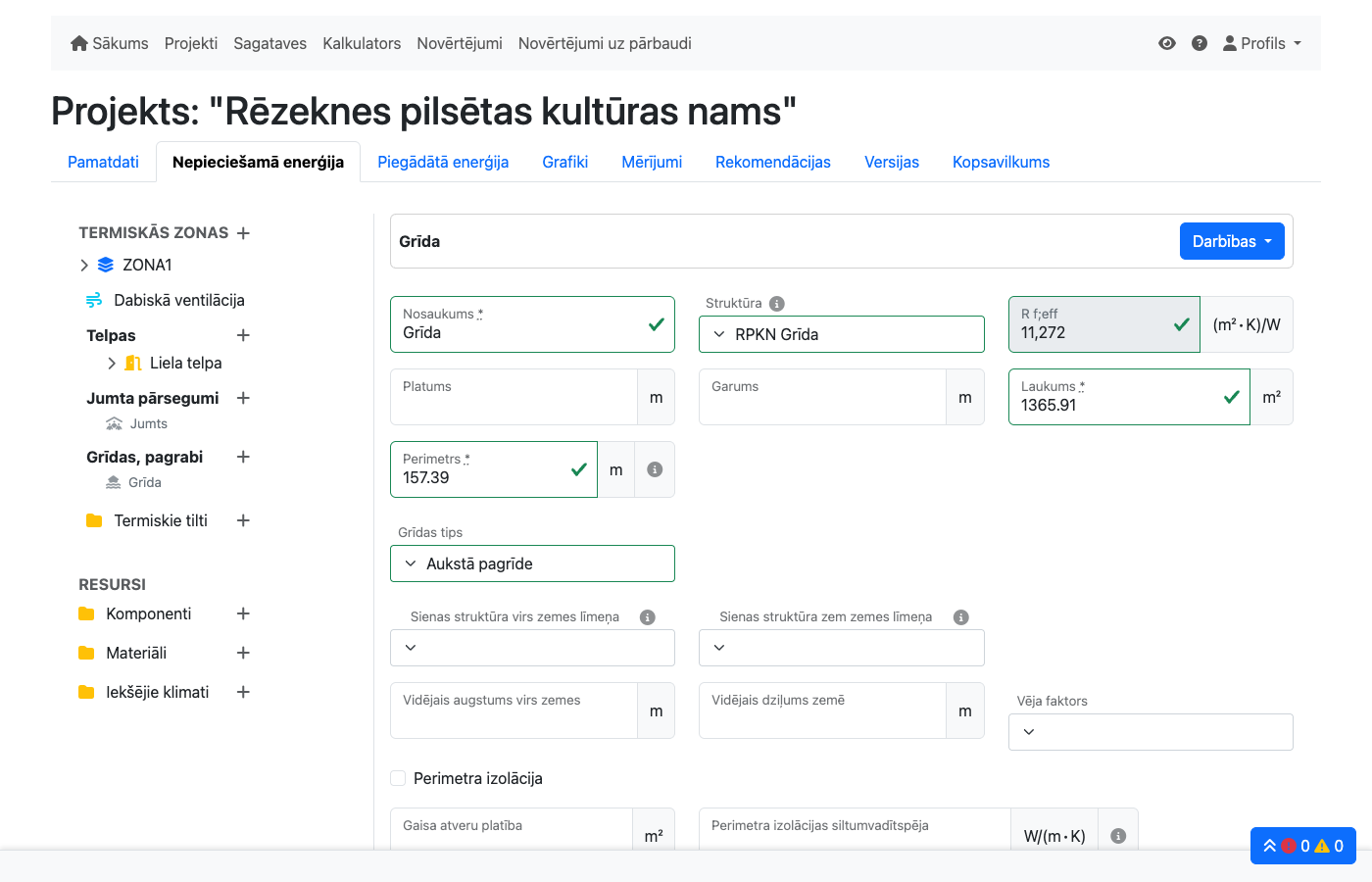

Aukstā pagrīde

Jānorāda:

• Vidējais augstums virs zemes m
• Vidējais dziļums zemē m
• Siltumvadītspēja sienai W/(m²·K)
• Vēja faktors
  • Aizsargāta zona
  • Vidējais
  • Iedarbībai pakļauts
• Perimetra izolācija
• Perimetra izolācijas siltumvadītspējas W/(m·K)
• Ventilācijas platība

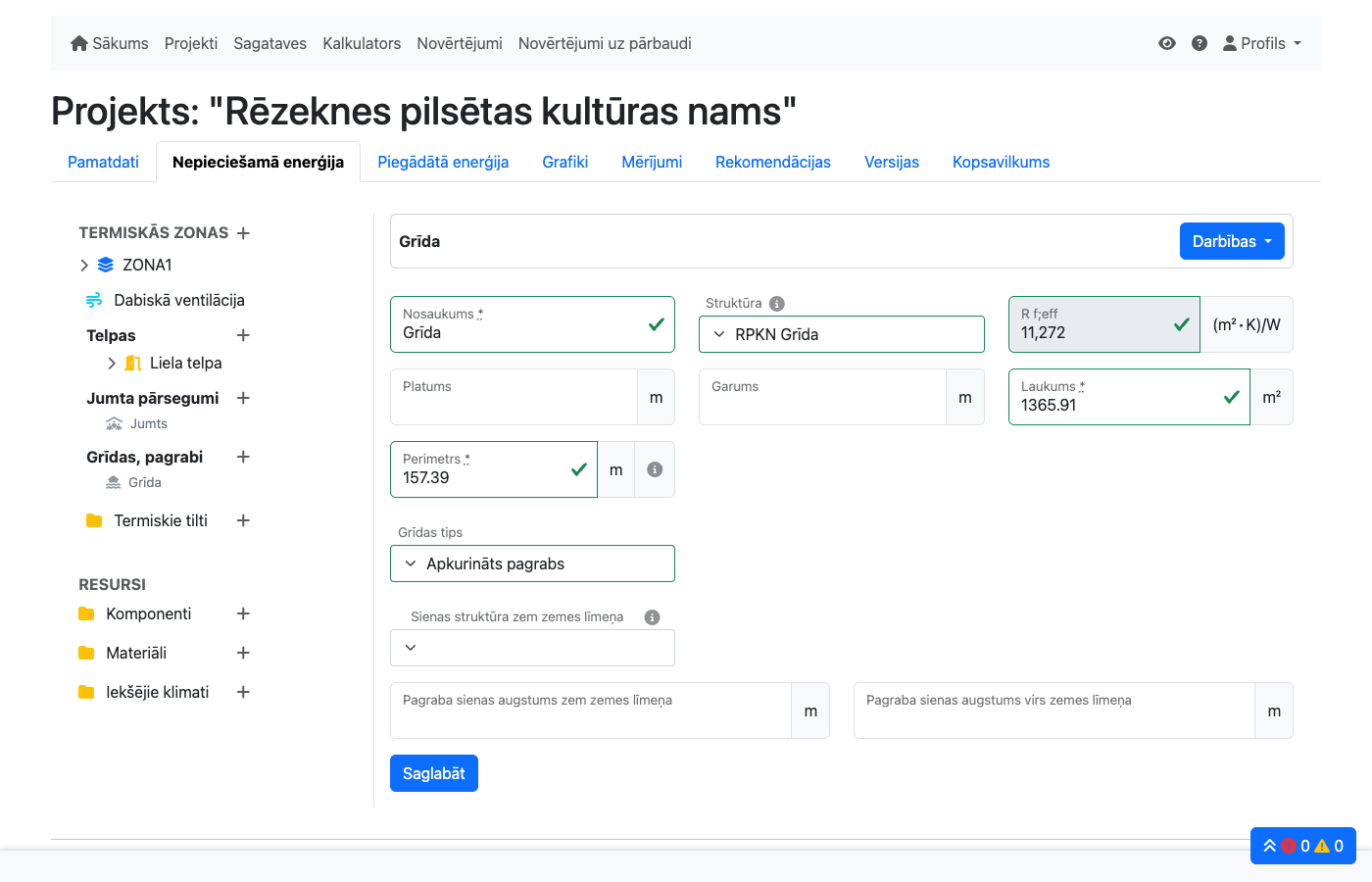

Apkurināts pagrabs

Jānorāda:

• Pagraba sienas augstums zem zemes līmeņa m
• Pagraba sienas augstums virs zemes līmeņa m
• Pagraba sienas siltumvadītspēja W/(m²·K)

Neapkurināts pagrabs

Jānorāda:

• Pagraba sienas augstums zem zemes līmeņa m
• Pagraba sienas augstums virs zemes līmeņa m
• Pagraba sienas siltumvadītspēja W/(m²·K)
• Gaisa apmaiņas kārta (0-1)
• Pagraba tilpums m³
• Pagraba grīdas siltumvadītspēja W/(m²·K)

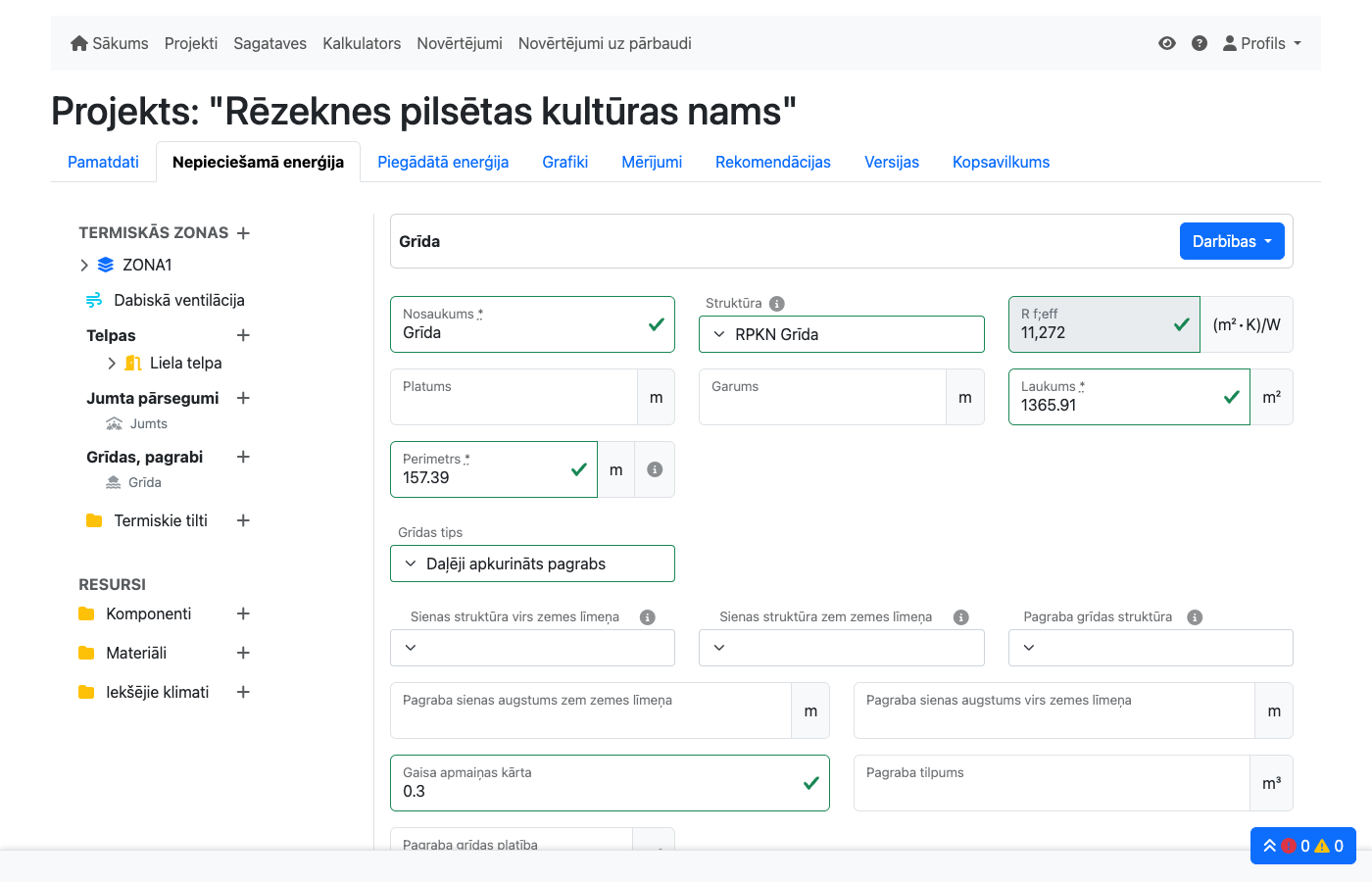

Daļēji apkurināts pagrabs

• Pagraba sienas augstums zem zemes līmeņa m
• Pagraba sienas augstums virs zemes līmeņa m
• Pagraba sienas siltumvadītspēja W/(m²·K)
• Pagraba neapkurinātās daļas frakcija (0-1)
• Apkurinātās daļas perimetra garums m
• Neapkurinātās daļas perimetra garums m

Jumti

Termiskajai zonai var pievienot vienu vai vairākus jumtus. Katram jumtam jānorāda šādas vērtības:

• Jumta projekcijas laukums m²
• Jumta noēnojuma faktors (0-1) Nav noēnots atbilst 0 un pilnībā noēnots atbilst 1, daļēji noēnots atbilst vērtībai starp 0 un 1. Piemēram 0.5 nozīmē, ka jumta projekcijas laukuma puse ir noēnota.
• Jumta tips:
  • Bez bēniņu pārseguma
  • Dakstiņu jumts bez ruļļveida seguma, dēļiem vai tamlīdzīgiem materiāliem
  • Lokšņu jumts vai dakstiņu jumts ar ruļļveida segumu vai dēļiem, vai tamlīdzīgiem materiāliem zem dakstiņiem
  • Lokšņu jumts vai dakstiņu jumts ar alumīnija apšuvumu vai citu zemas emisijas virmsu jumta apakšā
  • Jumts izklāts ar dēļiem un ruļļveida segumu



Telpas

Termiskajā zonā var definēt vienu vai vairākas telpas. Ja ēkā ir vairākas termiskās zonas un servisa zonas nesakrīt ar termiskajām zonām, tad ir vērts nodefinēt papildu telpas, lai var izveidot atbilstošu sadalījumu. Izveidojot jaunu telpu tai ir jānorāda pamatdati un būvkonstrukcijas.

Pamatdati

• Telpas laukums m²
• Telpas tilpums m³
• Iedzīvotāju, apgaismojuma, iekārtu un procesu siltuma ieguvumi (W/m²)

Var izvēlēties “Izmantot iekšējo ieguvumu vērtības no standarta”. Šādā gadījumā termiskajai zonai jānorāda aktivitātes veids, un siltuma ieguvumi tiks aprēķināti automātiski atbilstoši izvēlētajai kategorijai.

Ja ieguvumi tiek ievadīti manuāli un ir > 0, tad jānorāda slodzes grafiks, ko var izveidot sadaļā Sagataves.

Būvkonstrukcijas

Šajā sadaļā paredzēts izveidot ierobežojošās konstrukcijas, sienas un griestus. Sienām papildu var pielikt logus, durvis un termiskos tiltus. Gadījumā ja ēkā ir daudz iekšējo konstrukciju tad ir vērts nodefinēt kādu papildu sienu ar Kontakts - Iekšēja konstrukcija, jo veicot aprēķinu pēc stundu metodes šāda konsturkcija piedalīsies siltuma apmaiņas vienādojumos un ar savu inerci ietekmēs dinamiskos aprēķinus. Pievienojot būvkonstrukciju jānorāda:

• Gradients grādos pret iekšējo plakni (0=horizontāls, 90=vertikāls)
• Azimuts grādos (0=Ziemeļi, 90=Austrumi, 270=Rietumi un 180=Dienvidi)
• Ārējā noēnojuma faktors (0-1) - ja konstrukcija ir daļēji noēnota ar citiem objektiem

Logi un durvis

Konstrukcijām iespējams pievienot logus un durvis. Logiem iespējams norādīt:

• Ēnošanas risinājums (žalūzijas, slēģi):
  • Tips (iekšējās, vidējās, ārējās)
  • Materiāla biezums (plānas, vidējas, biezas)
  • Pozīcija (atvērtas, aizvērtas, automātiska kontrole)

Logu un durvju siltumtehniskie parametri tiek ņemti no materiālu kataloga.

Struktūra tiek ņemta no iepriekš nodefinēta Komponentu saraksta, ko izveido sadaļā Sagataves.

Termiskās zonas vizualizācija

Lai iegūtu vizuālu pārskatu par termisko zonu un tās elementiem, sistēma piedāvā vizualizācijas funkciju. Šī funkcija ir pieejama termiskās zonas hierarhijas izvēlnē, nospiežot pogu “Darbības” un izvēloties “Vizualizācija”.

Vizualizācijas skats satur šādas sadaļas:

Platību sadalījums

• Jumta platība - vizuāls attēlojums ar platības vērtību m²
• Grīdas platība - vizuāls attēlojums ar platības vērtību m²
• Telpu platības - katra telpa attēlota ar savu platību un vizuālu joslu, kas norāda tās īpatsvaru

Tilpumu sadalījums

Katra telpa attēlota ar savu tilpumu m³ un vizuālu joslu, kas norāda tās relatīvo tilpumu termiskajā zonā.

Pakalpojumu zonas

Šajā sadaļā redzams, kuras telpas ir piesaistītas katrai pakalpojumu zonai (apkure, ventilācija, karstais ūdens, dzesēšana, apgaismojums, mitrināšana, sausināšana). Katrai pakalpojumu zonai tiek parādīts:

• Pakalpojuma zonas tips (apzīmēts ar krāsu)
• Telpas, kas ir piesaistītas šai zonai
• Piesaistes segums procentos (0-100%)

Telpas

Katrai telpai tiek parādīta detalizēta informācija:

• Telpas platība m²
• Griestu dati (vai tie eksistē un to platība)
• Sienas ar detalizētu informāciju:
  • Kopējā platība m²
  • Logu īpatsvars procentos no sienas platības
  • Durvju īpatsvars procentos no sienas platības
  • Struktūras nosaukums
  • Kontakta tips
  • Gradients grādos
  • Orientācija grādos
  • U vērtība W/(m²·K)
  • RC vērtība (siltumpretestība)
  • Ja logu un durvju kopējā platība pārsniedz sienas platību, tiek parādīts brīdinājums ar pārsniegumu

Termiskie tilti

Šajā sadaļā tiek attēloti visi termiskie tilti, kas piesaistīti termiskajai zonai:

• Plaknes (sienas, griesti, jumti) ar tiltiem
• Tilta garums metros
• Psi vērtība W/(m·K)
• H vērtība W/K (psi × garums)
• Vizuāls attēlojums, kur platums norāda relatīvo garumu

Vizualizācija ļauj ātri identificēt problēmas un nesakritības termiskās zonas ievadē, piemēram:

• Telpas ar neparasti lielu vai mazu platību/tilpumu
• Sienas, kur logu un durvju platība pārsniedz sienas platību
• Termiskos tiltus ar lielu H vērtību
• Telpas, kas nav piesaistītas nevienai pakalpojumu zonai
